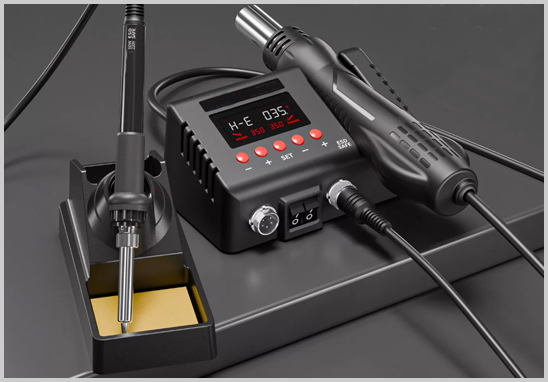

防靜電烙鐵/拆焊工具的分類與防靜電原理

1. 常見工具類型

在電子組裝、PCBA維修等生產環節，與電路板及元器件直接接觸的手工焊接類工具主要包括：

- 電烙鐵（恒溫型、調溫型）：最常用的焊接工具，工具頭直接接觸焊點；

- 熱風槍：用于貼片元器件（SMD）返工，熱風氣流與器件接觸；

- 吸錫槍/真空吸錫器：配合烙鐵用于拆焊，吸嘴接觸焊點；

- 拆焊臺：集成恒溫烙鐵與熱風功能，多用于BGA等封裝的返工操作；

- 防靜電鑷子：輔助拆裝零部件，采用導靜電材質制造。

2. ESD風險來源與防靜電原理

烙鐵類工具的ESD風險來自兩個方向：

① 靜電積累風險：工具頭若未可靠接地，操作過程中摩擦和感應產生的靜電荷無法泄散，會在接觸器件瞬間形成放電，造成靜電損傷（ESD）。

② 電過應力風險（EOS）：交流電烙鐵內部加熱元件與工具頭之間存在絕緣層，若絕緣層不良，市電頻率的泄漏電流和泄漏電壓會從工具頭傳導至敏感器件引腳，造成電過應力（Electrical Overstress，EOS）損傷。EOS損傷的能量遠大于ESD，往往導致器件直接失效，且在電路板上留下的特征痕跡極難與ESD區分，給失效分析帶來困難。

防靜電烙鐵的設計原則是：通過導電工具頭→接地線→保護地（PE）的低阻通路，將工具頭電位穩定維持在接近大地電位，同時將工具頭與市電回路之間的絕緣保持在有效狀態，將泄漏電流和泄漏電壓限制在安全閾值內，從而同時防范ESD和EOS兩類損傷。

為什么要委托第三方機構進行防靜電檢測

很多企業認為"購買了知名品牌的防靜電烙鐵就足夠了"，但以下場景說明第三方檢測的必要性：

場景一：采購驗證

供應商提供的產品規格書不等于實際性能合格證明。同品牌不同批次、不同工具頭型號之間，接地電阻可能存在明顯差異。第三方檢測報告是基于實物測試的客觀憑證。

場景二：客戶驗廠與供應商審核

汽車電子、消費電子、軍工、醫療器械等行業的客戶在供應商審核時，通常會核查ESD管控體系的完整性，其中包括工作區內所有接觸ESDS器件的工具是否具備合規的防靜電檢測證明。CNAS認可的第三方報告是最常被認可的證據形式。

場景三：ANSI/ESD S20.20體系認證

ANSI/ESD S20.20是針對電氣電子零部件、組件和設備保護的ESD控制程序標準，為建立、實施和維護ESD控制程序提供行政和技術要求。自2014版起，電氣焊接/拆焊手工具被納入S20.20合規驗證表格（Table 3）的要求項目，要求依據ANSI/ESD S13.1對烙鐵類工具進行周期性驗證，相關檢測記錄是體系審核的必要文件。

場景四：使用中的性能衰退

防靜電烙鐵并非"一次合格，永久達標"。工具頭的長期焊接會導致表面氧化、鍍層磨損，進而使工具頭對地電阻升高；接地線松動、老化同樣會使泄漏電壓上升。定期復檢是維持ESD管控有效性的必要手段。

場景五：質量事故責任界定

發生ESD相關產品失效時，送檢記錄是證明工具在使用階段合規的重要依據，有助于明確責任歸屬。

防靜電烙鐵/拆焊工具防靜電檢測標準、檢測項目與合格指標

適用標準

目前防靜電烙鐵/拆焊工具的防靜電性能檢測有兩套權威標準體系：

① 國內推薦性行業標準：SJ/T 10694-2022

《電子產品制造與應用系統防靜電測試方法》，由工業和信息化部批準發布，2022年10月20日發布，2023年1月1日實施，替代SJ/T 10694-2006。該標準規定了電子工業防靜電裝備與產品的測試方法，包含對手持烙鐵的漏電流、工具頭對地電阻及泄漏電壓的測試程序。

② 國際標準：ANSI/ESD S13.1-2019

該標準專門針對電氣焊接/拆焊手工具，提供工具頭泄漏電流、工具頭對地參考點電阻及工具頭電壓的測試方法，適用于焊接和拆焊手工具的采購驗證、資質鑒定及使用中周期驗證，是ANSI/ESD S20.20體系中烙鐵類工具的指定測試方法標準。

檢測項目與合格指標

兩套標準的核心檢測項目和合格判定限值一致，具體如下：

注意事項：兩套標準雖限值相同，但測試設備連接方式、熱態/冷態測試條件等細節有所差異。實驗室須嚴格按照各自標準的測試程序執行，不可將兩套標準的測試步驟混用?？蛻艨筛鶕?jù)目標市場和客戶審核要求選擇單標準或雙標準同步檢測。

第三方防靜電檢測報告辦理流程

1. 需求確認

告知需檢測的工具品牌、型號、數量及目標標準（SJ/T 10694-2022、ANSI/ESD S13.1-2019或雙標），我司出具檢測方案與報價單。

2. 樣品遞送

將工具（含配套接地線、電源適配器）寄送至實驗室，同步簽署委托檢測協議，明確送檢目的、標準和樣品數量。建議提供工具產品說明書，便于實驗室確認測試配置。

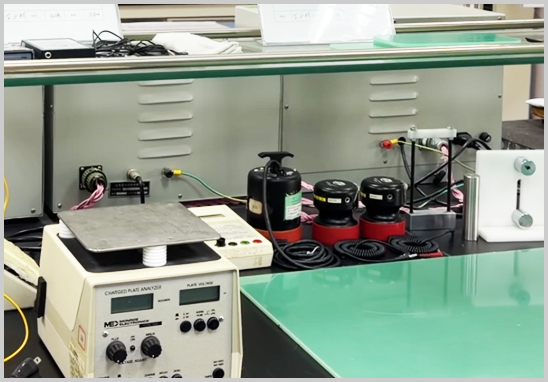

3. 實驗室檢測

實驗室按照委托標準進行全項目測試，并記錄原始數據。常規周期為5～7個工作日，加急服務可縮短，具體可在委托時確認。

4. 報告出具

檢測完成后出具加蓋CNAS認可標志的第三方檢測報告，報告內容包含：檢測依據標準、樣品信息、測試條件、各項數據及合格判定結論。提供電子版（PDF）和紙質版，支持郵寄。

5. 后續支持

如檢測結果存在不合格項，我司可協助解讀數據、分析原因（如工具頭磨損、接地線接觸不良），并在整改后提供復檢服務。

我們能提供的服務

廣東優科檢測認證有限公司是具備CNAS實驗室認可資質的專業第三方防靜電檢測機構，可提供：

- 防靜電烙鐵/拆焊工具全項目檢測，依據SJ/T 10694-2022或ANSI/ESD S13.1-2019，出具CNAS認可檢測報告；

- 雙標同檢：一次送樣，同步出具國內標準與國際標準雙份報告，滿足國內驗廠與外資客戶審核雙重需求；

- 周期復檢服務：協助企業建立烙鐵類工具年度檢測臺賬，持續滿足ESD體系合規要求；

- 全系防靜電產品檢測：防靜電地板、工作臺墊、手腕帶、包裝材料、周轉容器、工作服等，一站式覆蓋ESD工作區全場景檢測需求；

- CNAS認可報告具備ILAC-MRA框架下簽約成員經濟體的互認效力，可用于出口導向型企業應對境外客戶審核。

常見問題解答（FAQ）

Q1：防靜電烙鐵檢測是強制認證還是自愿委托檢測？

SJ/T 10694-2022為推薦性行業標準，不屬于強制性認證要求。委托第三方檢測出具報告屬于自愿行為，但在ESD管控體系審核、客戶驗廠等場景下具有實質性的憑證價值，對于需要通過ANSI/ESD S20.20體系認證的企業而言則屬于必要的合規動作。

Q2：檢測時必須提供接地線嗎？

是的。工具頭對地電阻和泄漏電壓的測量結果與接地通路密切相關，建議隨樣品一并提供配套接地線及電源適配器，確保在接近實際使用配置的條件下完成檢測，以使檢測結果具有實際參考價值。

Q3：CNAS報告與普通機構報告有何本質區別？

CNAS是國家層面對實驗室能力的第三方評審機構。取得CNAS認可意味著該實驗室的技術能力、測量設備、人員資質及質量管理體系經過獨立評審并持續監督。CNAS認可報告在合同糾紛、海關申報、采購合同履約證明等正式場景中具有較高的被接受度。

Q4：檢測不合格，報告會出具嗎？

會出具。第三方檢測機構依據標準出具客觀檢測數據，不合格同樣如實記錄并判定，不因商業因素更改結論。收到不合格報告后，建議聯系工具制造商進行維修整改（常見問題包括更換工具頭、修復或更換接地線），整改完成后可重新送檢。

Q5：每次檢測需要送幾臺樣品？

通常每一型號/品牌提取代表性樣品1～3臺，具體數量建議在委托前與技術人員確認，以符合標準要求和企業內部抽樣計劃。

Q6：檢測報告出具后有效期多久？

檢測報告反映的是樣品在特定時間點的性能狀態，報告本身不設有效期。但鑒于工具在使用中會發生性能衰退，建議企業參照ESD管控體系要求及內部質量規程，制定合理的定期復檢頻率（通常為每年一次或每次維修保養后）。報告的使用期限以企業內部規程或合同約定為準，不宜將某一歷史報告長期作為當前使用工具的合規證明。
