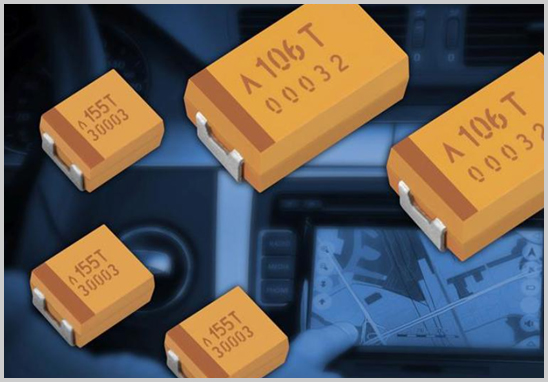

鉭和鈮電容器在汽車電子中的應用

鉭電容器（固體鉭，含MnO?型和聚合物型）與鈮電容器憑借高體積電容量、低等效串聯電阻（ESR）、固態無液體電解質結構及良好的寬溫穩定性，在汽車電子領域有不可替代的地位。典型應用場景包括：

- 動力與新能源域：電池管理系統（BMS）的濾波與儲能電路；

- 底盤安全域：ABS、ESP等制動控制ECU的電源去耦；

- 智能駕駛域：ADAS攝像頭模組、毫米波雷達及域控制器的高頻去耦與瞬態抑制；

- 信息娛樂域：車載IVI系統、儀表盤中微處理器及DC-DC轉換器的電源濾波；

- 車身控制域：BCM車身控制模塊的電源管理。

相較于鋁電解電容，鉭/鈮電容固態結構消除了液態電解質干涸失效的風險，在功能安全要求較高的應用場景中可靠性更有保障。

AEC-Q200認證的必要性

AEC-Q200（《被動元器件應力測試資格認證》）是汽車電子委員會（Automotive Electronics Council，AEC）針對無源被動元件制定的車規可靠性標準，當前執行版本為AEC-Q200 Rev E（2023年3月20日發布）。Rev E相較于前版本，將鈮電容器與鉭電容器（MnO?型及聚合物型）明確并列納入Table 1統一管理。

AEC標準對確保車載電子元件可靠性具有重要意義，汽車制造商不會采購未滿足標準要求的元件。具體來說，鉭/鈮電容器做AEC-Q200認證的必要性體現在以下幾個層面：

1. 市場準入門檻：主流Tier 1供應商（博世、大陸、采埃孚等）及整車廠在物料審核時，均要求無源元件提供AEC-Q200資格認證數據包，未完成資格認定的物料無法列入合格供應商名錄（AVL）。

2. 客戶與體系審核依據：在IATF 16949體系審核及整車廠二方審核中，AEC-Q200測試報告是證明無源元件可靠性的核心技術文件。

3. 量產前風險識別：汽車環境下溫度劇烈變化、持續振動、高濕等工況遠超消費電子場景，系統性應力測試是量產前識別元件設計薄弱點、規避批量失效風險的有效手段。

關于"認證"的準確理解：AEC-Q200本身沒有獨立頒發的"認證證書"，AEC委員會也不設立專門的認證機構來認定元件。合規的方式是：供應商按AEC文件完成資格驗證測試，將測試數據提交客戶，由客戶驗證是否符合AEC-Q200要求。因此，由具備CNAS認可資質的第三方檢測機構出具的測試報告，是供應商向客戶提交合規證明的權威載體，機構的CNAS資質直接決定報告的公信力和客戶的認可度。

鉭和鈮電容器AEC-Q200認證測試依據與測試項目

依據 AEC-Q200 Rev E — Table 1（鉭MnO?型、聚合物型及鈮電容器應力資格認證），測試項目及引用標準如下：

幾點重要說明：

- 驗收準則：各測試項的具體參數限值依據AEC-Q200 Rev E Table 1B（鉭/鈮電容接受準則），參數項的最終限值須結合用戶規范與供應商產品規格書共同確定，Table 1B中的示例數值僅供參考，非強制要求。

- 壽命測試節點：高溫工作壽命測試（1000小時）須在250小時和500小時進行中間電氣參數測量，測試結束后24±4小時內完成終態測量。

- 樣品數量：各測試項所需樣品數量不同，需依據AEC-Q200 Rev E中的樣品數量要求及測試方案制定，建議在委托前與檢測工程師充分溝通確認。

- 溫度等級：AEC-Q200定義了五個溫度等級（Grade 0～Grade 4），等級數字越小代表要求越嚴苛。Grade 0對應-40℃至+150℃（發動機艙等高溫區域），Grade 1對應-40℃至+125℃，Grade 2對應-40℃至+105℃，Grade 3對應-40℃至+85℃（大部分乘客艙位置）。供應商應根據產品實際使用部位和額定溫度范圍選擇對應等級進行認證。

AEC-Q200認證測試報告辦理流程

第一步：需求溝通與方案制定

提交產品規格書（Datasheet），與優科工程師確認適用溫度等級、封裝形式（SMD或THT）、測試項目范圍及用戶規范中的參數限值要求，制定書面測試方案。

第二步：樣品送檢與協議簽訂

按測試方案要求備樣并送檢，填寫委托書、明確產品信息，簽訂測試服務協議，確認報告格式及交付要求。

第三步：測試執行與過程記錄

實驗室依據AEC-Q200 Rev E Table 1規定的測試方法和條件逐項執行，全程留存原始數據記錄，壽命測試等長周期項目按要求進行中間節點測量，并向委托方進行進度通報。

第四步：報告出具與交付

測試全部完成后出具CNAS認可的檢測報告，內容涵蓋測試方法、條件、原始數據、判定結論，滿足客戶導入審核及Tier 1供應鏈要求。

第五步：技術支持（按需）

如測試中出現不符合項，可提供失效分析建議，協助供應商定位問題并支持整改后的復測。

我們能提供的服務

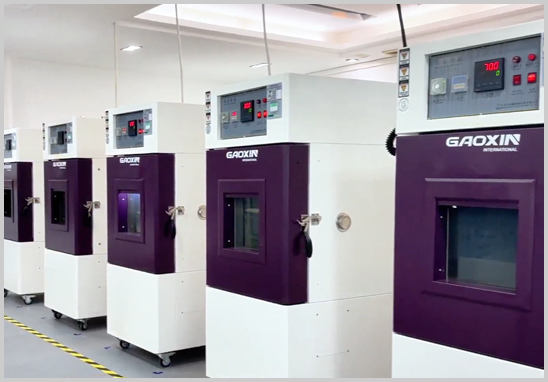

廣東優科檢測認證有限公司具備CNAS認可的AEC-Q200全項檢測資質，針對鉭電容器（MnO?型、聚合物型）及鈮電容器可提供：

- AEC-Q200 Rev E Table 1全項及分項測試，出具CNAS認可檢測報告；

- 覆蓋SMD貼片與THT通孔兩類封裝形式；

- 多溫度等級方案（Grade 0～Grade 3），適配發動機艙、乘客艙等不同車載位置需求；

- 協助整理供應鏈導入所需的完整資格認證數據包（Qualification Data Package），滿足主機廠及Tier 1的審廠要求；

- 為需要同步認證多類無源元件的客戶提供一站式服務，公司同時具備陶瓷電容、鋁電解電容、電感/變壓器、壓敏電阻、熱敏電阻、晶振等汽車被動元件AEC-Q200檢測能力。

常見問題解答（FAQ）

Q1：鉭電容MnO?型和聚合物型可以共用同一份認證數據嗎？

兩者均屬于AEC-Q200 Rev E Table 1范疇，但制造工藝和材料結構不同，通常需要分別建立各自的資格認證數據包，不建議混用測試結果。具體是否可共用，取決于客戶/主機廠的要求。

Q2：鈮電容和鉭電容依據同一張表格測試嗎？

是的。AEC-Q200 Rev E明確將鉭電容器（MnO?型及聚合物型）與鈮電容器統一納入Table 1，適用相同的測試項目和引用標準。

Q3：測試報告完成后，發生物料變更還需要重新測試嗎？

AEC-Q200本身不規定報告"有效期"，但標準對工藝變更（Process Change）有明確的再資格認證要求。當制造工藝、關鍵材料、生產地址等發生變化時，須依據Table 1A的指引，針對受影響的測試項目進行再測試。變更范圍越大，需再測的項目越多；輕微工藝調整可能僅需部分項目再測，而整體工藝重大變更則可能需要全項重測。建議在變更前與客戶及檢測機構充分溝通確認再測范圍。

Q4：送測前需要提供哪些資料？

建議準備：產品規格書（含額定電壓、容量、溫度等級、封裝尺寸及標注方式）、企業內部驗收規范（如有）、客戶對認證的特殊要求（如有）。優科工程師將據此制定具體測試方案，并說明各項目所需樣品數量。

Q5：全項測試的周期大概多長？

因高溫工作壽命測試需持續1000小時（約6周），加上其他測試項和報告編寫，全項測試通常需要10～14周。如項目進度緊張，可優先安排不含長周期壽命測試的其他項目，與壽命測試并行推進，有效縮短整體交付周期，具體方案可與工程師協商。
