為什么防靜電地面需要做第三方防靜電檢測？

對于電子制造、半導體封測、SMT車間、潔凈室工程等場景，防靜電地面是ESD控制體系的核心組成部分。

企業通常在以下三種情況下必須開展檢測：

1. 工程竣工驗收階段

防靜電地坪施工完成后，需驗證其電性能是否滿足設計與標準要求，尤其是：

- 對地電阻是否處于可控區間

- 接地系統是否連續、有效

若未檢測直接投入使用，后期整改成本極高。

2. ESD體系審核或客戶審廠

依據ANSI/ESD S20.20-2021或IEC 61340-5-1:2016

企業需提供：

- 地面點對點電阻數據

- 點對地電阻數據

- 人/鞋/地板系統電阻

- 人體電壓測試記錄

沒有有效檢測報告，往往無法通過審核。

3. 質量異?；駿SD失效調查

出現：

- 元器件潛在失效

- 批量ESD損傷

- 客戶投訴

需通過地面電性能復核確認是否為地面或接地系統異常。

防靜電地面檢測能解決哪些核心問題？

從技術角度看，檢測的本質是驗證“靜電可控性”。

具體可解決：

1. 判斷地面屬于哪種類型

依據電阻區間可區分：

- 導靜電型（通常＜1×10?Ω）

- 耗散型（1×10?Ω～1×10?Ω）

（參考GJB 3007A-2009技術要求）

2. 驗證接地通路是否有效

- 接地電阻過高

- 銅箔網絡斷裂

- 輔助接地不良

都會導致整體系統失效。

3. 驗證“人-鞋-地面-接地”閉環系統

單測地板電阻并不能說明問題，必須結合：

- 人/鞋/地板系統電阻

- 行走人體電壓

才能判斷是否真正符合ESD控制要求。

防靜電地面防靜電原理與關鍵技術指標

1. 防靜電原理（技術邏輯）

防靜電地面通過控制表面或體積電阻，使靜電荷以可控速率泄放至接地系統。

核心要點：

- 電阻不能過高（否則無法泄放）

- 電阻不能過低（否則可能引發電流風險或不符合標準分級）

因此，標準通常規定“區間值”而非單一數值。

2. 關鍵檢測指標（準確區分）

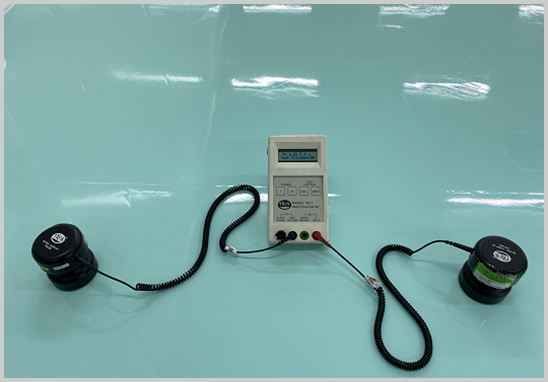

（1）點對點電阻（RTT）

反映材料表面導靜電能力。

依據 SJ/T 10694-2022：

- Rg ＜ 1×10?Ω

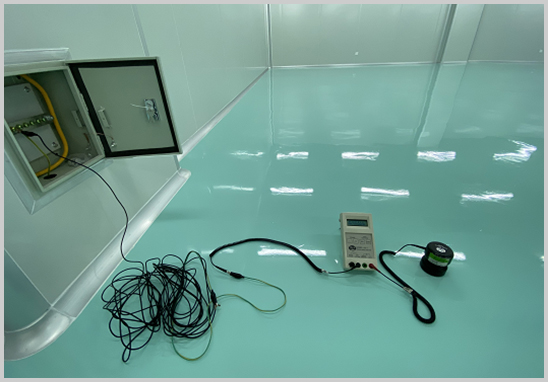

（2）點對地電阻（RTG）

評價地面到接地系統的導通情況。

依據：

- GB 50944-2013：1×10?Ω～1×10?Ω

- SJ/T 10694-2022：Rg＜1×10?Ω

（3）人/鞋/地板系統電阻

依據：

- ANSI/ESD S20.20-2021

- IEC 61340-5-1:2016

技術要求：

- Rg ＜ 1×10?Ω

（4）人體行走電壓

依據：

- ANSI/ESD STM97.2-2016

- IEC 61340-4-5:2018

判定要求：

- 人體電壓絕對值＜100V

（5）接地系統電阻

依據 SJ/T 10694-2022：

- 接地電阻＜10Ω

依據 ANSI/ESD S6.1-2019：

- 輔助接地電阻＜25Ω

防靜電地面檢測標準體系梳理

不同應用場景對應不同標準：

1. 電子制造/ESD體系類

- SJ/T 10694-2022

- ANSI/ESD S20.20-2021

- IEC 61340-5-1:2016

重點檢測：

- 點對點電阻

- 點對地電阻

- 人鞋地板系統電阻

- 人體電壓

2. 建筑工程與地坪驗收

- GB 50944-2013

- GB 50209-2009（含不發火性能）

3. 軍工類

- GJB 3007A-2009

4. 產品類標準

- GB 26539-2011（防靜電陶瓷磚）

- GB/T 36340-2018（防靜電活動地板）

防靜電地面檢測怎么做？完整流程說明

第一步：確定檢測依據標準

根據：

- 行業屬性

- 客戶要求

- 審核標準

確定執行標準。

第二步：現場勘查與方案確認

明確：

- 面積與區域劃分

- 接地系統布置

- 是否包含輔助接地檢測

第三步：現場檢測實施

采用標準電極與專用電阻測試儀進行：

- 點對點測試

- 點對地測試

- 人鞋地板系統測試

- 行走電壓測試

- 接地電阻測試

檢測為非破壞性測試。

第四步：數據分析與判定

依據對應標準進行合格性判斷。

第五步：出具第三方報告

可出具：

- CNAS認可檢測報告

報告可用于：

- 工程驗收

- 客戶審核

- 體系認證

- 招投標資料

我們能提供的服務能力

廣東優科檢測認證有限公司具備：

- 防靜電地坪現場檢測能力

- 防靜電活動地板檢測能力

- 防靜電陶瓷磚檢測能力

- 接地系統檢測能力

- 人/鞋/地板系統檢測能力

可依據國內外主流標準開展檢測并出具合規報告。

常見問題解答（FAQ）

Q1：只檢測地板電阻可以嗎？

不建議。

完整評估必須包括：

- 地板電阻

- 接地電阻

- 人鞋地板系統電阻

- 行走電壓

否則無法形成完整ESD閉環驗證。

Q2：檢測頻率多久一次？

建議：

- 每年定期檢測一次

- 改造后必須復檢

- 重要客戶審核前專項檢測

Q3：檢測不合格常見原因？

- 接地系統松脫

- 銅箔斷裂

- 地坪受潮

- 表面污染

- 人員鞋具不匹配

Q4：第三方報告為什么更有權威性？

具備CNAS/CMA資質的檢測機構：

- 檢測過程可追溯

- 設備定期校準

- 數據受監管

- 報告具法律效力

防靜電地面是否真正“達標”，必須通過標準化檢測數據確認。

選擇具備資質的第三方防靜電檢測機構，不僅是工程驗收需要，更是構建穩定ESD控制體系、降低產品失效風險的重要保障。

如您正在準備工程驗收、客戶審核或體系認證，建議提前規劃?rùn)z測周期，避免臨時整改影響項目進度。
