電快速瞬變脈沖群抗擾度試驗也叫EFT電快速脈沖測試，是一種將由許多快速瞬變脈沖組成的脈沖群耦合到電氣和電子設備的電源端口、信號和控制端口并觀察被測設備在遭受這些脈沖干擾時對原有性能保持程度的一種測試。
試驗的目的就是為了檢驗電子、電氣設備在遭受這類暫態騷擾影響時的性能。通過測試對電氣和電子設備在受到重復性快速瞬變脈沖群干擾時的性能進行評定。
GB/T 18595-2014 《一般照明用設備電磁兼容抗擾度》
CISPR 14-2:2015、EN 55014-2:2015 《家用電器、電動工具和類似器具的電磁兼容要求 第 2 部分：抗擾度》
GB/T 17626.4-2018、IEC 61000-4-4:2012、EN 61000-4-4:2012 《電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗》

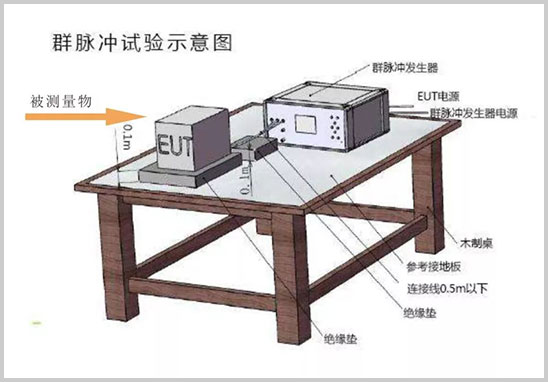

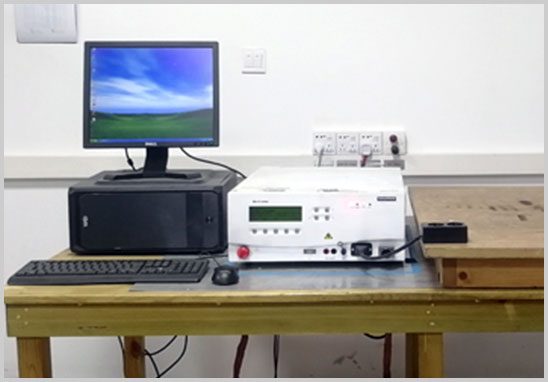

試驗發生器（包含測量和校準裝置）、耦合裝置、去耦網絡、接地參考平面等。
溫度：15℃-35℃、濕度：30%-65%、氣壓：68kpa-106kpa；與靜電抗擾度測試條件相同。
（1）針對電快速脈沖群干擾試驗出現的問題，主要可以采取濾波及吸收的辦法來實現對電快速瞬變脈沖的抑制；
（2）在設備設計初期就應重點考慮抑制電快速瞬變脈沖群干擾設計；
（3）在PCB層電源輸入位置要做好濾波，通常采用的是大小電容組合，根據實際情況可以酌情再添加一級磁珠來濾除高頻信號，盡量采用表面封裝；
（4）盡量減小PCB的地線公共阻抗值；
（5）PCB布局盡量使干擾源遠離敏感電路；
（6）PCB的各類走線要盡量短；
（7）減小環路面積；
（8）在綜合布線時要注意強弱電的布線隔離、信號線與功率線的隔離。綜合布線是系統很重要的一個設計組成部分，一個糟糕的綜合布線格局很可能斷送一個設計精良的PCB的穩定性；
（9）關鍵敏感芯片需要屏蔽；
（10）元器件的選擇上應使用質量可靠的芯片，最好做過芯片級的電磁兼容仿真試驗，質量可靠的電器元件選用可提升對電快速瞬變脈沖信號的抑制能力。
