常見防靜電地板類型及應用

在檢測前，必須先明確對象屬于材料級還是工程系統級：

1. 材料類（實驗室檢測為主）

- 防靜電陶瓷磚（GB 26539）

- 防靜電PVC地板

- 防靜電橡膠地板

關注：表面電阻 / 體積電阻

2. 工程類（現場檢測為主）

- 防靜電活動地板（GB/T 36340）

- 防靜電環氧地坪

- 整體ESD地面系統

關注：

- 點對地電阻（Rg）

- 人體-鞋-地系統電阻

- 人體電壓

3. 典型應用場景

- 電子制造（SMT/半導體）

- 數據中心/機房

- 軍工及航天

- 醫療及潔凈廠房

不同場景 → 對應不同標準

防靜電地板為什么必須做第三方防靜電檢測？

從合規與風險控制角度，本質有三點：

1. 工程驗收強制要求

依據 GB 50944-2013《防靜電工程施工與質量驗收規范》

明確要求：地面電阻需檢測并判定合格

2. ESD體系審核要求

如：

- ANSI/ESD S20.20

- IEC 61340-5-1

無檢測數據 → 無法通過客戶審核

3. 防止ESD失效風險

靜電可能導致：

- 芯片擊穿

- 隱性失效（最嚴重）

地面是“靜電泄放路徑核心環節”，必須驗證

地板防靜電檢測方法及核心指標

1. 關鍵測試項目

（1）點對點電阻（Rtt）

評估材料表面導電能力

（2）點對地電阻（Rg）

評估泄放靜電能力

（3）人體-鞋-地板系統電阻

模擬真實人體靜電釋放路徑

（4）人體電壓（Walking Test）

動態測試人體行走產生電壓

2. 合格判定指標

結合主流標準整理如下：

（1）SJ/T 10694-2022

點對點電阻：＜1×10?Ω

點對地電阻：＜1×10?Ω

人體電壓：＜100V

（2）GB 50944-2013

電阻范圍：10?～10?Ω

（3）GJB 3007A-2009

耗散型：10?～10?Ω

導靜電型：＜10?Ω

（4）ANSI/ESD S20.20-2021

電阻：＜1×10?Ω

人體電壓：＜100V

（5）IEC 61340-5-1

點對點電阻：＜10?Ω

工程關鍵點：

不是“越低越好”，而是“在標準范圍內最穩定”。

地板防靜電檢測標準匯總

常用標準體系如下：

1. 國內標準

- SJ/T 10694-2022（電子行業）

- GB 50944-2013（工程規范）

- GB/T 36340-2018（活動地板）

- GB 26539-2011（陶瓷磚）

2. 軍工標準

- GJB 3007A-2009

3. 國際標準

- ANSI/ESD S20.20

- IEC 61340系列

選標準原則：

- 出口 → IEC / ANSI

- 國內工程 → GB / SJ

- 軍工 → GJB

地板防靜電檢測第三方檢測報告辦理流程

Step 1：明確檢測對象

材料 or 工程系統

Step 2：確定標準

（GB / SJ / IEC / ANSI / GJB）

Step 3：制定測試方案

包括測點布置（工程類關鍵）

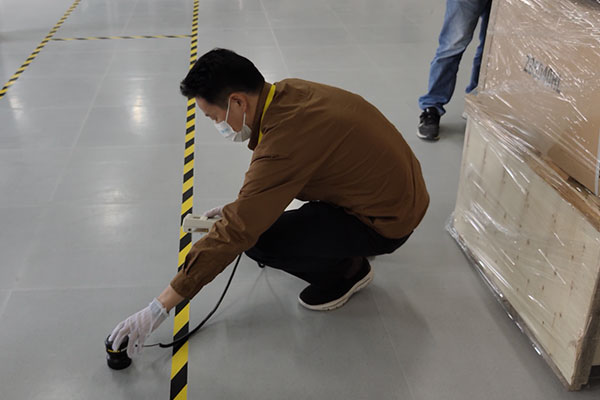

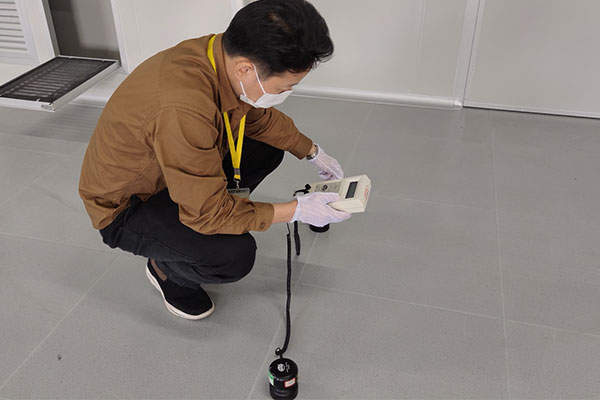

Step 4：實施檢測

Step 5：出具報告

- CNAS認可報告

- CMA報告

周期：5–12個工作日

我們可提供的服務

廣東優科檢測認證有限公司是專業第三方防靜電檢測機構，具備防靜電材料、產品及工程防靜電性能檢測資質和檢測能力，可提供地板防靜電檢測第三方檢測服務。

1. 資質能力

- CNAS認可實驗室

- CMA檢測資質

2. 能力覆蓋

- 地板材料測試

- 地坪工程現場檢測

- ESD體系測試（全套）

3. 標準覆蓋

- GB / SJ / GJB

- IEC / ANSI

4. 服務優勢

- 提供整改建議（非僅出報告）

- 支持驗收/審核場景

常見問題解答（FAQ）

Q1：為什么檢測合格但現場仍有靜電問題？

原因通常是：

- 接地系統不良

- 濕度控制不足

- 人員穿戴不合規

地板只是ESD系統的一部分

Q2：檢測不合格最常見原因？

- 電阻超范圍

- 接地不連續

- 材料老化

Q3：多久復檢一次？

- 電子廠：建議每年一次

- 關鍵產線：半年一次

Q4：只做材料檢測可以嗎？

材料檢測不可以替代工程檢測，工程驗收必須現場檢測

防靜電地板檢測的核心不是“測電阻”，而是驗證完整ESD控制路徑是否有效。

對于廠家與工程商而言：

選對標準 + 做對測試 + 出具權威報告 = 順利驗收與客戶認可。
