什么是GJB150.9A濕熱試驗？

GJB150.9A-2009，全稱《軍用裝備實驗室環境試驗方法 第9部分：濕熱試驗》，是中華人民共和國現行有效的國家軍用標準，于2009年5月25日發布，同年8月1日起實施，替代舊版GJB150.9-1986。該標準在內容體系上與美軍標MIL-STD-810F對應章節等效，是GJB150A系列28個部分之一，也是軍用裝備環境適應性試驗體系的核心項目。

標準的核心任務是確定裝備耐受濕熱大氣影響的能力。GJB150.9A規定了交變濕熱試驗程序——通過溫度的周期性高低循環，模擬裝備在貯存、運輸和使用全壽命期內遭遇的濕熱環境，重現以下三類典型損傷機理（來源：GJB150.9A-2009第4.1.2條）：

- 表面效應：金屬氧化與電化學腐蝕、有機/無機涂覆層破壞、摩擦系數改變導致的粘結或粘附

- 材料性質改變：材料因吸濕膨脹、物理強度降低、電氣絕緣性能下降、復合材料分層、光學元件圖像傳輸質量降低、潤滑劑性能降低

- 凝露及游離水效應：電氣短路、光學表面模糊、熱傳導特性變化

需要特別說明的是，GJB150.9A的交變濕熱程序旨在重現濕熱環境對裝備的主要影響，而非還原自然界真實發生的溫濕度變化歷程，也不模擬太陽輻射之后的濕熱效應。60℃/95%RH的參數組合在自然環境中極少出現，但這一極端組合能有效激發裝備潛在缺陷，是考核設計裕量的有效手段。

為什么要做第三方GJB150.9A濕熱試驗報告？

1. 軍工產品研制定型與列裝的基礎依據

軍用裝備在工程研制、設計定型和生產定型階段均須完成規定的環境試驗，濕熱試驗是其中不可缺少的氣候類試驗項目。委托具備相應CNAS認可資質的第三方實驗室出具檢測報告，是證明裝備滿足濕熱環境適應性要求的有效技術文件。

2. 軍品供應商資格審核的重要支撐材料

承接軍品配套任務的企業，在通過GJB9001C質量管理體系認證或接受總裝單位供應商審核時，采購方通常會核查產品環境試驗報告作為質量證明文件。第三方CNAS報告具備獨立性和公信力，不可以企業內部自檢報告替代。

3. 產品設計驗證與改進的技術工具

研發階段委托第三方開展?jié)駸嵩囼?yàn)，可在批量投產前暴露密封失效、PCB焊點腐蝕、絕緣材料受潮退化、涂覆層起泡脫落等潛在問題，為工程師提供客觀的失效數據，支撐設計迭代和材料替換決策。

4. CNAS報告具備ILAC-MRA框架下的國際互認效力

CNAS簽署了ILAC-MRA（國際實驗室認可合作組織多邊互認協議），在該協議覆蓋的成員經濟體范圍內，CNAS認可實驗室出具的報告具備互認效力，可滿足涉外采購或出口業務的合規要求。

哪些產品需要做GJB150.9A濕熱試驗？

凡產品技術規范、研制任務書或采購合同中引用GJB150.9A-2009的裝備，均需開展本項目檢測。常見類型包括：

- 軍用電子與通訊設備：電臺、指揮控制系統、電子對抗設備、軍用計算機；

- 車載/機載/艦載系統：車載控制單元、機載航電設備、艦船電子系統；

- 雷達與探測裝備：地面雷達、目標偵察與識別設備；

- 軍用方艙與野戰保障裝備：野戰指揮方艙、便攜式通信系統、后勤保障設備；

- 軍用包裝與儲運容器：彈藥箱、軍品運輸包裝箱（對應GJB3493等軍品包裝標準）；

- 軍用傳感器、執行機構及元器件：對于元器件級別的濕熱試驗，通常參照GJB360B等配套標準，與GJB150.9A有所區別，應以產品規范為準。

GJB150.9A濕熱試驗條件與合格判定

1. 試驗條件

GJB150.9A-2009規定采用交變濕熱程序，一個循環周期為24小時，最少進行10個循環（標準不接受低于240小時的方案）。每個循環的溫濕度變化過程如下：

主要操作注意事項：

- 試驗箱壁產生的冷凝水不得滴落至試件，以免引入濕熱影響以外的額外物理效應

- 推薦在第5或第10個循環末尾開展中間性能檢測

- 循環次數可依據產品規范或研制任務書的規定適當延長；標準本身具備"剪裁"屬性，實際試驗條件需結合裝備的具體使用環境確定

2. 合格判定

GJB150.9A-2009是方法標準，規定了如何做試驗，而非規定合格與否的具體指標閾值。合格判定須依據對應產品的技術規范、研制任務書或采購協議，通常包含以下考核維度：

- 電氣性能：絕緣電阻、耐電壓、功能指標等符合產品規范要求

- 機械結構：無變形、卡滯、連接松動、密封失效等結構性失效

- 外觀狀態：按產品規范對腐蝕、涂覆層變化的容許程度進行判定；外觀變化本身不等同于不合格，須結合功能影響綜合評估

提示：如果產品規范中未明確合格判定指標，建議在委托試驗前與實驗室及相關方共同確認檢測方案，避免試驗后因判定依據不明產生爭議。

GJB150.9A濕熱試驗報告辦理流程

1. 需求確認：提供產品類型、外形尺寸及重量、引用標準版本、是否有特殊試驗參數要求（如工作狀態/非工作狀態、中間檢測節點）；

2. 送樣與資料提交：提供試驗樣品（含必要備份）及產品規格書、性能檢測方案；

3. 試驗方案確認：實驗室出具書面試驗方案，雙方確認試驗參數、檢測項目、試驗周期；

4. 試驗實施：按GJB150.9A規定程序完成預處理→循環暴露→中間/末期性能檢測，全程記錄試驗數據；

5. 報告出具：試驗完成后出具CNAS認可檢測報告，報告數據可溯源，支持CMA資質出具；

6. 技術支持：如產品出現失效，可提供試驗數據分析支持，協助定位失效模式。

標準規定最短試驗時長為240小時（10個循環），加上預處理和性能檢測時間，整體周期通常約為12～15個工作日，如有加急需求請?zhí)崆皽贤ㄅ牌凇?/p>

我們能提供的服務

廣東優科檢測認證有限公司是經CNAS認可的第三方環境與可靠性試驗檢測機構，濕熱試驗?zāi)芰Ω采w：

- GJB150.9A-2009（軍用裝備交變濕熱）及舊版GJB150.9-1986；

- GB/T 2423.3、GB/T 2423.4、GB/T 2423.34、GB/T 2423.40、GB/T 2423.50等國家標準系列；

- IEC 60068-2-30、IEC 60068-2-38、IEC 60068-2-66、IEC 60068-2-67、IEC 60068-2-78等IEC國際標準系列；

- GJB360B方法103、GJB4.5、GJB4.6、GJB74A、GJB367A、GJB2093A等多項軍用行業標準；

- GB/T 25119（軌道交通機車車輛電子裝置）濕熱試驗。

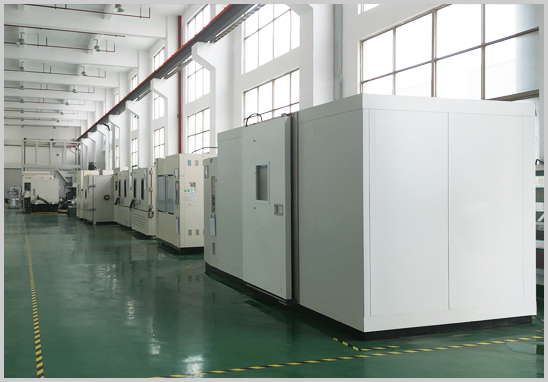

試驗?zāi)芰?shù)：溫度范圍RT～150℃，濕度范圍20%～98%RH，溫度變化速率1～5℃/min，試驗箱內腔最大尺寸2500mm×2500mm×2000mm，可承接大型裝備整機試驗。

常見問題解答（FAQ）

Q1：GJB150.9A和GB/T 2423.4（交變濕熱Db）可以相互替代嗎？

不能直接替代。兩者均為交變濕熱程序，但關鍵參數不同：GJB150.9A溫度峰值為60℃，循環次數≥10次（≥240h）；GB/T 2423.4最高溫度為55℃，標準循環次數通常較少。軍品采購或涉及軍標要求的場景須明確執行GJB150.9A，不能以GB/T 2423.4的報告替代。

Q2：GJB150.9A是"方法標準"，測完一定有合格結論嗎？

不一定。GJB150.9A規定的是試驗方法，檢測報告會如實記錄試驗過程和性能檢測數據，是否出具"合格/不合格"結論取決于產品規范是否提供了明確的判定指標。若客戶未提供判定依據，報告通常呈現客觀數據，由委托方對照技術要求自行判定。

Q3：標準說"最少10個循環"，能做更多嗎？

可以。GJB150.9A-2009具有"剪裁"設計理念，標準規定的10個循環是最低要求，適用于大多數裝備。如果產品將長期服役于極端濕熱地區，或產品規范/任務書有更高要求，可依據相關文件規定延長循環次數。

Q4：試驗期間產品需要通電工作嗎？

視產品規范要求而定。GJB150.9A允許對工作狀態（通電）和非工作狀態（斷電）分別開展試驗，或在特定循環節點進行帶電性能檢測，具體應以研制任務書或采購協議的約定為準，委托時需明確告知實驗室。
