什么是電子元器件失效分析？

電子元器件失效分析（Failure Analysis, FA）是指通過電性能測試、材料分析、結構分析及微觀表征手段，對失效器件進行系統性研究，找出失效原因、失效機理及失效位置的過程。

其核心目標包括：

- 確認失效模式（開路/短路/功能異常）

- 定位失效點（芯片、焊點、封裝等）

- 解析失效機理（電、熱、機械或環境因素）

- 提供改進建議（設計、工藝或材料優化）

適用于：

- 研發驗證階段問題定位

- 量產異常分析

- 客訴/退貨失效分析

- 質量追溯與可靠性提升

電子元器件常見失效原因與機理

從工程實踐角度，失效通常由設計、制造、使用環境三大類因素引起：

1. 電氣應力類失效

- 過壓/過流損傷（EOS）

- 靜電放電（ESD）

- 電遷移（Electromigration）

常見表現：擊穿、短路、金屬遷移

2. 熱應力類失效

- 長期高溫工作導致材料老化

- 熱循環引發焊點疲勞

常見機理：熱膨脹失配、界面裂紋

3. 機械應力失效

- 振動、沖擊、彎曲

常見問題：焊點開裂、芯片破裂

4. 環境類失效

- 潮濕（濕熱、吸濕爆米花效應）

- 腐蝕（鹽霧、電化學腐蝕）

常見表現：漏電、金屬腐蝕、失效漂移

5. 工藝缺陷類失效

- 焊接不良（虛焊、空洞）

- 封裝缺陷（分層、氣泡）

常見問題：間歇性失效、接觸不良

哪些電子元器件需要做失效分析？

從客戶需求來看，以下器件最常見：

1. 無源器件

- 電阻、電容、電感、變壓器、連接器、繼電器

2. 分立半導體器件

- 二極管、三極管、MOSFET、IGBT、可控硅、橋堆

3. 集成電路（IC）

- MCU、存儲器、模擬芯片、功率芯片等

4. 模塊類產品

- 電源模塊、光電模塊、射頻模塊

5. PCBA/整板級

- 焊接缺陷分析

- 功能失效定位

- 批量異常分析

常見失效分析項目及設備

1. 常見分析項目

- 開路/短路分析

- 功能失效分析

- 電遷移分析

- 潮濕/腐蝕分析

- 燒毀失效分析

- 熱應力/機械應力分析

2. 關鍵分析設備

無損分析設備

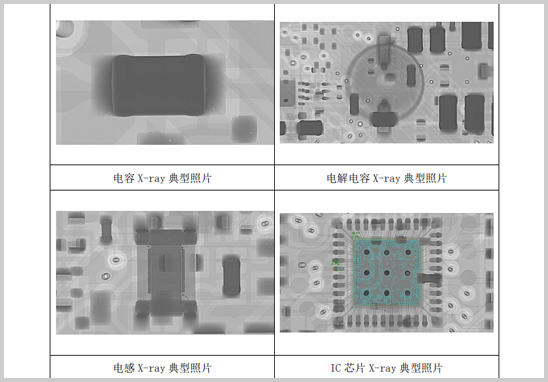

- X-RAY射線檢測（內部結構/焊點）

- 聲學掃描顯微鏡（SAM）（分層/空洞）

破壞性分析設備

- 金相顯微鏡（截面分析）

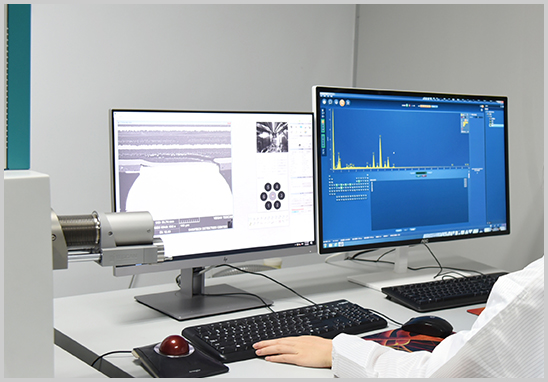

- 掃描電子顯微鏡（SEM）

- 能譜分析儀（EDS）（成分分析）

電性能與輔助設備

- 半導體參數分析儀

- 示波器/信號發生器

- 可編程電源

制樣與開封設備

- 激光開封機

- 化學開封

- 精密切割/拋光設備

第三方失效分析報告辦理流程

Step 1：需求溝通

- 明確失效現象、使用環境、批次信息

Step 2：樣品提交

- 提供失效樣品+對比樣品（建議）

Step 3：方案制定

- 制定分析路徑（無損→破壞）

Step 4：測試分析

- 分階段實施檢測與驗證

Step 5：機理判定

- 綜合數據，確定根因

Step 6：報告出具

- 包含失效模式、位置、機理及建議

Step 7：技術支持（增值）

- 改進建議

- 工藝優化建議

我們能提供的服務

作為專業第三方電子元器件失效分析機構，可提供：

1. 失效分析服務

- PCB/PCBA失效分析

- 半導體器件失效分析

- 模塊級失效分析

2. 可靠性評價

- 環境試驗（溫濕度/振動/沖擊）

- 壽命評估與加速試驗

3. 元器件真?zhèn)舞b別

- 假冒翻新識別

- 一致性分析

4. 檢測認證支持

- 車規級（AEC-Q）

- UL、IEC、GB等認證測試支持

5. 定制化技術服務

- 失效數據庫建立

- 批量異常分析

- 供應鏈質量評估

常見問題解答（FAQ）

Q1：失效分析一般需要多久？

通常為5–15個工作日，復雜案例可能更長。

Q2：只有一個樣品可以做嗎？

可以，但建議提供：

- 失效樣品

- 正常對比樣品

有助于提升分析準確性

Q3：失效分析一定能找到原因嗎？

大部分可定位根因，但極端情況下可能僅能給出高概率機理判斷。

Q4：報告是否可用于質量仲裁？

需滿足前提：

- 實驗室具備相應資質（如CNAS）

- 方法符合行業通行規范

否則主要用于技術分析參考。

Q5：失效分析與可靠性測試的本質區別？

- 失效分析：針對“已發生問題”

- 可靠性測試：評估“未來失效風險”

如果你正在面臨以下問題：

- 產品頻繁失效但原因不明

- 客戶投訴無法解釋

- 車規/高可靠認證受阻

那么，選擇一家具備系統分析能力+先進設備+工程經驗的第三方機構至關重要。

電子元器件失效分析不僅是“找問題”，更是提升產品質量與可靠性的關鍵工具。
