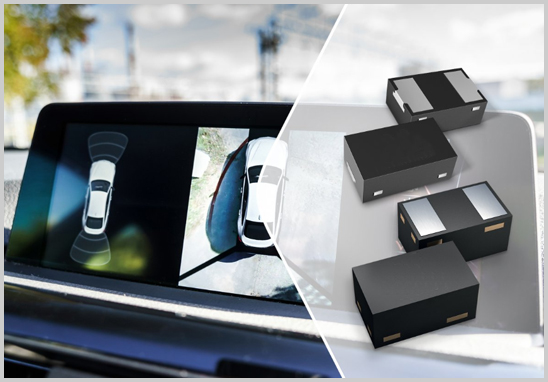

ESD二極管在汽車電子中的應用與技術定位

ESD二極管是一類用于瞬態電壓抑制與靜電保護的分立半導體器件，主要用于保護汽車電子系統中的敏感芯片接口。

典型應用位置：

- 車載通信接口（CAN、LIN、FlexRay）

- 高速接口（USB、LVDS、Ethernet）

- ADAS攝像頭/雷達接口

- 車載娛樂系統（IVI）

- 電池管理系統（BMS）信號端口

技術特點：

- 響應時間納秒級

- 低鉗位電壓（Clamping Voltage）

- 低漏電流

- 高ESD承受能力（HBM/CDM）

關鍵點：

汽車環境中存在頻繁的靜電沖擊、電磁干擾及溫度波動，普通消費級ESD器件難以滿足長期可靠性要求，因此必須通過車規級可靠性驗證。

AEC-Q101認證的定義與適用范圍

AEC-Q101是針對分立半導體器件的可靠性認證標準，適用于：

- 二極管（含ESD/TVS/整流）

- MOSFET

- IGBT

- 三極管等

標準名稱：

Failure Mechanism Based Stress Test Qualification for Discrete Semiconductors

當前版本： Rev.E（2021）

核心邏輯：

AEC-Q101不是“認證證書”體系，而是：

一套基于失效機理的可靠性驗證規范 + 測試方法集合

其目標是：

- 通過應力測試驗證器件失效機制

- 評估產品在汽車環境中的長期可靠性

- 為車廠提供一致性質量依據

為什么ESD二極管必須做AEC-Q101認證？

1. 供應鏈準入要求

主流OEM和Tier1通常要求：

分立器件必須滿足AEC-Q101

2. ESD器件屬于高風險保護器件

ESD二極管一旦失效：

- 可能導致后級MCU/SoC損壞

- 引發系統級功能異常

3. 長期可靠性驗證需求

汽車電子壽命通常要求：

- ≥10~15年

- 寬溫范圍（-40℃~150℃）

必須通過加速應力測試驗證

ESD二極管AEC-Q101測試項目解析

關鍵說明：

AEC-Q101共約37項測試，但不是全部執行，需依據器件類型、封裝及應用進行裁剪。

A組：加速環境應力測試

用于模擬極端環境影響：

- 高溫反向偏壓（HTRB）

- 高溫高濕反偏（H3TRB）

- 溫度循環（TC）

- 功率循環（PC）

重點評估封裝及結區穩定性

B組：加速壽命測試

用于評估長期使用可靠性：

- 高溫工作壽命（HTOL）（部分器件適用）

- 穩態工作壽命

C組：封裝完整性測試

用于驗證機械與封裝可靠性：

- 鍵合線拉力/剪切

- 芯片剪切（Die Shear）

- 可焊性（Solderability）

- 機械沖擊/振動

- 氣密性（密封器件）

D組：晶圓制造可靠性

- 介電完整性（Dielectric Integrity）

E組：電氣特性與魯棒性

- 參數測試（前后對比）

- 漏電流/擊穿電壓變化

- ESD能力（HBM/CDM）

- UIS（無鉗位感應開關，部分器件適用）

ESD二極管AEC-Q101認證測試報告辦理流程

Step 1：確定器件等級

按應用溫度確定Grade（0~3）

Step 2：制定測試矩陣

依據：

- 器件類型（ESD/TVS）

- 封裝形式（SOD、DFN等）

- 應用場景

Step 3：樣品準備與預處理

包括：

- 回流焊模擬（MSL）

- 初始電性能測試

Step 4：執行可靠性測試

按分組（A~E）執行

Step 5：失效判定與數據分析

基于：

- 參數漂移

- 失效數量（0失效或允許失效率）

Step 6：出具測試報告

由具備資質實驗室出具：

AEC-Q101可靠性測試報告（非證書）

如何選擇AEC-Q101測試機構？

必看5個關鍵能力：

1. CNAS認可資質（基礎門檻）

2. 是否具備AEC-Q101全項測試能力

3. 是否具備分立器件經驗（ESD/TVS專項）

4. 是否具備失效分析（FA）能力

5. 是否支持定制測試方案（非模板化）

我們的服務能力

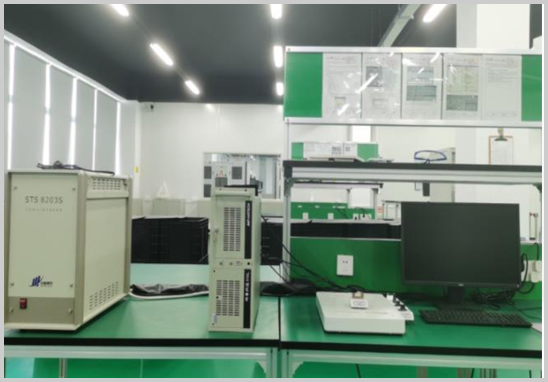

廣東優科檢測認證有限公司是專業第三方車規電子元器件AEC-Q認證測試機構，實驗室具備AEC-Q101標準CNAS全項檢測資質和檢測能力，可提供ESD二極管AEC-Q101車規級認證測試服務，助力企業高效完成車規級認證測試與報告辦理。

1. AEC-Q101全流程測試服務

- 覆蓋標準全部測試類別

- 支持按器件定制測試矩陣

2. 分立器件專項能力

- ESD二極管 / TVS管

- MOSFET / IGBT

- 整流/肖特基二極管

3. 失效分析與技術支持

- SEM / EDX / X-Ray

- 失效機理定位（Failure Mechanism）

4. 項目周期與交付能力

- 多項目并行測試

- 縮短整體認證周期

5. 報告與客戶對接支持

- CNAS認可報告

- 支持OEM/Tier1審核資料

常見問題解答（FAQ）

Q1：AEC-Q101是認證還是測試？

本質是可靠性測試規范，不是證書體系。

Q2：ESD二極管必須做HBM/CDM嗎？

是，屬于關鍵電氣可靠性指標。

Q3：是否所有測試都要做？

否，依據器件類型選擇。

對于ESD二極管而言，AEC-Q101不僅是進入車規市場的“門檻”，更是驗證產品可靠性的核心依據。

在實際項目中，建議企業：

- 提前規劃測試路徑

- 明確應用場景與等級要求

- 選擇具備分立器件經驗+全項能力的第三方機構

從而降低認證風險，加快產品導入節奏。
