為什么要做汽車驅動橋第三方檢測？

驅動橋?qū)儆谄噦鲃?dòng)系統中的關鍵承載總成，其主要功能包括傳遞扭矩、實現減速增矩以及差速功能。其失效將直接影響整車的動力傳遞、安全性及使用可靠性。

從工程角度，開展第三方檢測主要基于以下原因：

1. 滿足標準符合性驗證需求

依據《QC/T 533-2020 商用車驅動橋總成》，驅動橋在設計定型或產品驗證階段需開展規定的強度、疲勞及性能試驗。

第三方檢測報告通常用于：

- 產品技術驗證

- 客戶或主機廠驗收

- 技術協議或質量文件支撐

注：該標準主要適用于商用車驅動橋，乘用車項目通常結合企業標準或?qū)ｍ?xiàng)驗證方案執行。

2. 驗證結構設計合理性

驅動橋在實際工況下承受多軸復合載荷（扭矩、彎矩、沖擊載荷等），常見失效形式包括：

- 齒輪疲勞點蝕或斷裂

- 橋殼局部應力集中導致開裂

- 軸承過早失效

第三方試驗可用于驗證設計是否滿足目標使用壽命要求。

3. 支撐系統匹配與整車開發

驅動橋性能不僅取決于自身設計，還與以下因素相關：

- 發動機/電機輸出特性

- 傳動系統匹配關系

- 實際道路載荷譜

因此，需通過試驗驗證其在目標工況下的適配性。

4. 降低批量質量風險

通過試驗提前識別潛在問題，可有效降低：

- 批量失效風險

- 售后質量問題

- 維修與召回成本

驅動橋第三方檢測能解決什么問題？

從驗證目標來看，驅動橋檢測主要用于回答以下問題：

需要注意：

疲勞壽命驗證結果與載荷譜、試驗工況定義密切相關，不同工況結果不可直接對比。

汽車驅動橋第三方檢測項目及標準

1. 主要依據標準

- 《QC/T 533-2020 商用車驅動橋總成》

該標準規定了驅動橋總成的試驗方法，但具體判定指標通常結合產品技術條件或企業標準確定。

2. 標準規定試驗項目

（1）結構強度與剛度

- 總成靜扭試驗（5.8）

  用于驗證驅動橋在規定扭矩下是否發生結構失效

- 橋殼垂直彎曲剛性試驗（5.1）

  用于測量在載荷作用下的變形量

- 橋殼垂直彎曲靜強度試驗（5.2）

  用于驗證橋殼極限承載能力

（2）疲勞耐久試驗

- 橋殼疲勞試驗（5.3）

  模擬長期交變載荷作用

- 總成齒輪疲勞試驗（5.9）

  用于評價齒輪接觸疲勞性能

（3）性能試驗

- 總成噪聲試驗（5.6）

  用于測量運行噪聲水平

3. 常見擴展測試（工程應用）

在實際項目中，客戶通常會增加：

- 傳動效率測試（需專用臺架）

- 溫升測試（用于評估熱穩定性）

- 密封性能測試

- 電驅橋性能及耐久測試（新能源車型）

注：上述項目一般不在QC/T 533標準中強制規定，需根據項目需求制定方案。

汽車驅動橋試驗?zāi)芰φf(shuō)明

1. 傳動系統試驗?zāi)芰?/strong>

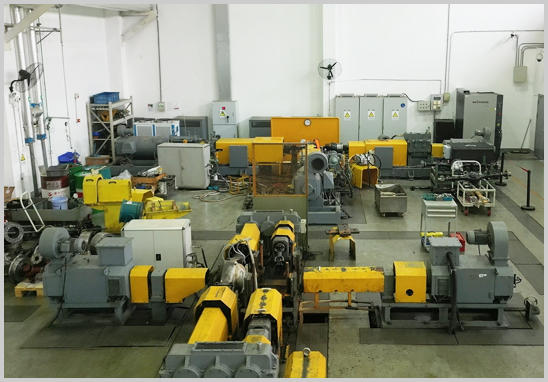

傳動系綜合試驗臺

- 輸入：857N·m～130kW

- 輸出：最大4800N·m

用于驅動橋性能及匹配試驗

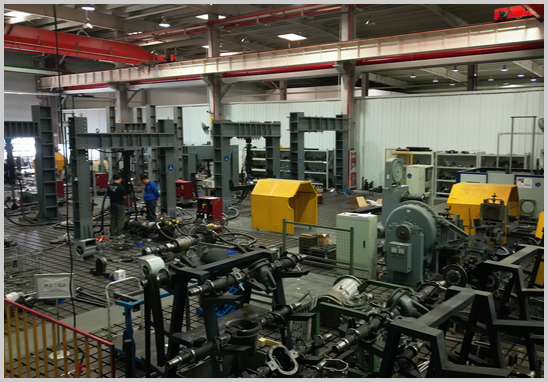

驅動橋疲勞試驗臺

- 輕型橋：1700N·m

- 中型橋：3740N·m

用于橋殼及總成耐久試驗

電驅橋試驗臺

- 最大扭矩：35000N·m

- 電池模擬器：800kW

用于新能源驅動橋性能與耐久驗證

2. 結構與載荷驗證能力

四立柱道路模擬機

用于復現整車道路載荷，實現：

- 整車及總成耐久試驗

- 驅動橋載荷輸入驗證

多軸振動臺（MAST）

用于多自由度振動環境模擬：

- 結構振動耐久

- 環境耦合試驗

液壓伺服試驗系統

用于：

- 半軸扭轉試驗

- 結構件耐久驗證

3. 數據采集與分析能力

eDAQ數據采集系統

- 多通道同步采集

- 支持應變、加速度、載荷數據

主要用于：

- 道路載荷譜采集

- 臺架試驗工況定義

- 疲勞分析支持

汽車驅動橋第三方檢測流程

1. 試驗方案評審

明確：

- 試驗?zāi)康模ㄕJ(rèn)證/研發/對標）

- 依據標準（如QC/T 533）

- 試驗工況

2. 任務受理

- 樣件提交

- 技術資料確認

- 合同簽訂

3. 試驗實施

- 按方案執行加載

- 實時監測關鍵參數

4. 數據分析與報告

- 數據處理

- 出具檢測報告

汽車驅動橋第三方檢測注意事項

1. 試驗工況需與目標使用工況一致

2. 樣件狀態需明確（試制件/量產件）

3. 潤滑、裝配條件需統一

4. 疲勞試驗需定義終止判據（失效標準）

我們能提供的服務

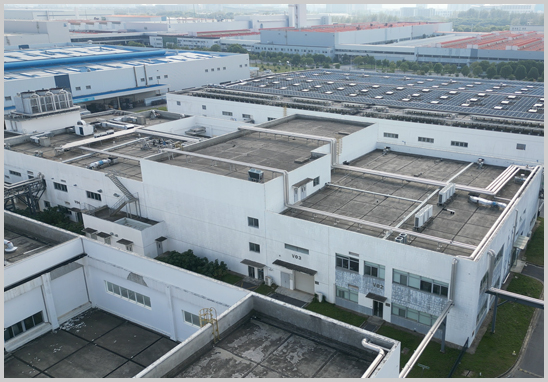

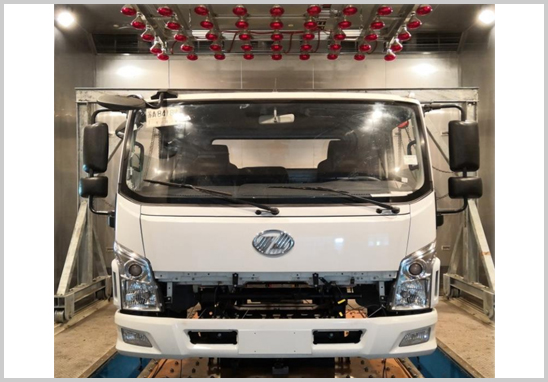

優科檢測南京汽車整車及部件檢測實驗室-系統與結構試驗室可承擔汽車零部件和子系統的檢測，有汽車底盤、結構件、電子電器三個專業試驗?zāi)芰?，具備汽車傳?dòng)系統、結構件、車身及附件、電子電器等完善的試驗檢測能力。

1. 多層級測試能力

- 部件級（橋殼、齒輪）

- 總成級（驅動橋）

- 系統級（傳動系統）

2. 試驗+工程分析能力

- 載荷譜采集與處理

- 臺架復現

- 故障分析

3. 標準化檢測服務

- 按QC/T 533開展試驗

- 支持定制化驗證方案

汽車驅動橋第三方檢測常見問題解答（FAQ）

Q1：驅動橋檢測是否有統一判定標準？

QC/T 533主要規定試驗方法，判定通常依據產品技術條件或客戶要求。

Q2：疲勞試驗結果是否具有通用性？

不具備完全通用性，取決于載荷譜及工況定義。

Q3：新能源電驅橋是否適用該標準？

部分試驗方法可參考，但通常需增加專項測試（如效率、熱管理等）。

Q4：如何保證試驗結果有效？

關鍵在于：

- 工況定義合理

- 數據采集準確

- 試驗邊界條件明確

汽車驅動橋第三方檢測的核心不只是“完成試驗”，而是通過合理的試驗方案 + 準確的工況定義 + 有效的數據分析，為產品設計與驗證提供可靠依據。

對于整車廠及零部件企業而言，選擇具備系統級試驗?zāi)芰εc工程分析能力的檢測機構，是確保檢測結果有效性和工程價值的關鍵。
