第三方ANSI/ESD S20.20-2021檢測機構

隨著電子產品的廣泛應用和技術的快速發展，靜電放電（ESD）已成為電子元件和設備的主要威脅之一。為了減少和防止靜電放電帶來的損害，ANSI/ESD S20.20-2021標準應運而生。該標準適用于制造、加工、組裝、安裝、包裝、標記、檢修、測試、檢查、運輸或以其他方式處理易受靜電放電損壞的電氣或電子零件、組件和設備。

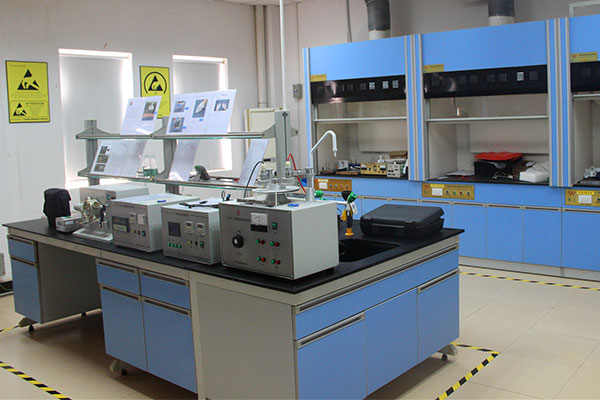

優科檢測是專業第三方防靜電檢測機構，實驗室具備ANSI/ESD S20.20-2021標準CNAS檢測資質和檢測能力，可提供第三方ANSI/ESD S20.20-2021檢測服務，并可出具國內國際權威認可的中英文檢測報告。

ANSI/ESD S20.20-2021標準概述

ANSI/ESD S20.20-2021標準規定了防止靜電放電損害的必要措施，特別適用于易受大于或等于100V人體模型（HBM）和200V充電設備模型（CDM）靜電放電損壞的電子元件和設備。標準的核心內容包括：

1. 電氣或電子零件、組件和設備的保護：標準適用于制造、加工、組裝、安裝、包裝、標記、檢修、測試、檢查和運輸?shù)雀鱾€(gè)環節。

2. 孤立導體保護：標準要求將孤立導體上的電壓限制在35V以下，以防止靜電放電損害。

3. 嚴格的敏感度等級要求：對于需要更嚴格敏感度等級的設備，標準建議采取額外的防護措施或提高管控標準，確保設備仍符合標準要求。

4. 例外情況：標準不適用于電引爆裝置、易燃液體或粉末，因這些場景需特殊處理。

ANSI/ESD S20.20-2021檢測項目

電阻、靜電衰減期、靜電電量、人體電壓、泄漏電壓、泄漏電流。

ANSI/ESD S20.20-2021技術要求

接地/等電位連接的技術要求

- 測量規范：ANSI/ESD S6.1；

- 設備接地系統：阻抗＜1.0Ω；

- 功能性接地系統：至設備接地導體＜25Ω；

- 等電位連接系統：＜1.0x10^9Ω。

人員接地系統的技術要求

- 測量規范：ANSI/ESD S1.1、ANSI/ESD STM 97.1、ANSI/ESD STM 97.2、ESD TR53；

- 手腕帶系統：＜3.5x10^7Ω；

- 鞋具-地板系統：＜1.0x10^9Ω，峰值＜100V。

EPA內的ESD控制物品的技術要求

工作臺面

- 測量規范：ANSI/ESD STM 4.1；

- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。

手腕帶線

- 測量規范：ANSI/ESD S1.1；

- 技術指標：0.8x10^6Ω~1.2x10^6Ω。

手腕帶腕帶部分

- 測量規范：ANSI/ESD S1.1；

- 技術指標：內側＜1.0x10^5Ω，外側＞1.0x10^7Ω。

手腕帶接地端子（非監控型）

- 測量規范：ANSI/ESD S1.1；

- 技術指標：接地電阻＜2Ω。

鞋具

- 測量規范：ANSI/ESD STM 9.1；

- 技術指標：點對接地端＜1.0x10^9Ω。

導電鞋帶系統

- 測量規范：ANSI/ESD STM 9.2；

- 技術指標：點對接地端＜1.0x10^9Ω。

地板

- 測量規范：ANSI/ESD STM 7.1；

- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。

座椅

- 測量規范：ANSI/ESD STM 12.1；

- 技術指標：點對接地端＜1.0x10^9Ω。

離子靜電消除器

- 測量規范：ANSI/ESD STM 3.1；

- 技術指標：衰減時間用戶自定義，-35V＜平衡電壓＜+35V。

貨架（用于存放未被保護的ESDS物品）

- 測量規范：ANSI/ESD STM 4.1；

- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。

搬運設備（工作表面）

- 測量規范：ANSI/ESD STM 4.1；

- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。

電焊/電拆焊工具

- 測量規范：ANSI/ESD STM 13.1；

- 技術指標：端頭對地＜2Ω，尖端電壓＜20mV，尖端漏電＜10mA。

靜電控制工作服

- 測量規范：ANSI/ESD STM 2.1；

- 技術指標：點對點＜1.0x10^11Ω。

可接地的靜電控制工作服

- 測量規范：ANSI/ESD STM 2.1；

- 技術指標：點對可接地點＜1.0x10^9Ω。

接地工作服系統

- 測量規范：ANSI/ESD STM 2.1；

- 技術指標：點對接地端＜1.0x10^9Ω。

靜電防護包裝要求

導電包裝

- 測量規范：ANSI/ESD STM 11.11 or ANSI/ESD STM 11.12 or ANSI/ESD STM 11.13；

- 技術指標：＜1.0x10^4Ω。

耗散包裝

- 測量規范：ANSI/ESD STM 11.11 or ANSI/ESD STM 11.12 or ANSI/ESD STM 11.13；

- 技術指標：≥1.0x10^4Ω to ＜1.0x10^11Ω。

放電屏蔽（僅限袋子）

- 測量規范：ANSI/ESD STM 11.31；

- 技術指標：＜20nJ。

第三方ANSI/ESD S20.20-2021檢測報告辦理流程

1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；

2. 評估報價：根據檢測要求、樣品規格及參數評估報價；

3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；

4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；

5. 安排檢測：按委托要求對產品進行檢測；

6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
