在電源設備、工業控制系統、通信設備以及汽車電子系統中，無源濾波器（Passive Filter）是抑制電磁干擾（EMI）的重要元器件。其性能穩定性直接關系到整機設備的電磁兼容性能和系統運行可靠性。

因此，在產品研發、質量控制以及客戶審核過程中，許多濾波器廠家和電子元器件供應商都會選擇第三方檢測機構對無源濾波器進行專業檢測，并獲取權威檢測報告。

為什么無源濾波器需要第三方檢測？

對于濾波器制造企業而言，開展第三方檢測通?；谝韵聨最悓?shí)際需求。

1. 產品性能驗證

無源濾波器主要用于：

- 抑制電磁干擾（EMI）

- 降低電源噪聲

- 提高系統電磁兼容性（EMC）

如果濾波器關鍵參數或可靠性不足，可能會導致：

- 整機EMI超標

- 電源系統不穩定

- 信號干擾增加

通過第三方檢測，可以對濾波器的電氣性能、安全性能和環境可靠性進行客觀驗證。

2. 客戶審核與供應鏈質量評估

在電子制造供應鏈中，整機廠或系統集成商通常會要求元器件供應商提供：

- 第三方檢測報告

- 可靠性測試數據

- 產品性能驗證報告

這些報告可作為產品質量的重要技術依據。

3. 產品研發驗證與質量改進

在產品研發階段，通過第三方實驗室檢測，可以：

- 驗證設計參數是否滿足標準要求

- 評估產品環境適應能力

- 發現潛在結構或材料問題

從而提升產品可靠性。

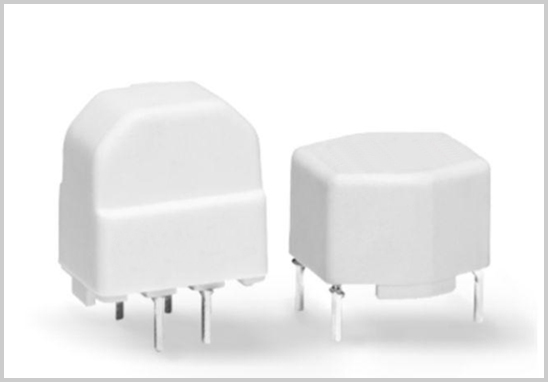

什么是無源濾波器？

無源濾波器是指由電感、電容、電阻等無源元件組成的濾波裝置，在不需要外部供電的情況下實現對信號或電源中特定頻率成分的抑制或通過。

其基本功能包括：

- 抑制電磁干擾

- 濾除高頻噪聲

- 改善電源質量

- 提高系統穩定性

常見無源濾波器類型包括：

- 電源輸入EMI濾波器

- LC濾波器

- π型濾波器

- 共模濾波器

- 射頻干擾抑制濾波器

這些濾波器廣泛應用于：

- 開關電源

- 工業自動化設備

- 汽車電子系統

- 通信設備

- 醫療電子設備

無源濾波器第三方檢測報告的用途

企業進行無源濾波器第三方檢測通常具有以下用途。

1. 產品質量評估

通過標準化試驗驗證產品：

- 電氣性能

- 機械可靠性

- 環境適應性

是否符合相關技術規范。

2. 技術資料與客戶審核

第三方檢測報告可以作為：

- 客戶技術審核資料

- 供應鏈質量證明文件

- 產品性能說明依據

3. 產品開發與失效分析

在研發或質量問題分析過程中，檢測數據可用于：

- 產品性能對比

- 設計改進參考

- 失效原因分析

無源濾波器第三方檢測依據標準

目前無源濾波器檢測主要依據國內外相關標準，例如：

國內標準

GB/T 15287-1994

《電磁干擾抑制用無源濾波裝置 第1部分：通用規范》

GB/T 15288-1994

《抑制射頻干擾整件濾波器 第二部分：試驗方法的選擇和一般要求》

國際標準

IEC 60939-1:2010 / EN 60939-1:2010

Passive filter units for electromagnetic interference suppression — Generic specification

IEC 60939-2:2005 + AMD1:2023

EMI抑制用無源濾波器單元試驗方法及通用要求

IEC 60939-3:2024

適用于安全試驗的無源濾波器單元分規范

無源濾波器第三方檢測項目

根據IEC60939和GB/T15287等標準要求，無源濾波器檢測通常包括以下幾類試驗。

1. 電氣性能試驗

主要驗證濾波器電氣參數及安全性能，例如：

- 絕緣電阻

- 耐電壓

- 電容與電感參數

- 直流線路電阻

- 泄漏電流

- 放電電阻

- 溫升試驗

- 電流過載試驗

2. 機械性能試驗

用于評估濾波器在機械應力條件下的結構可靠性，例如：

- 外觀與尺寸檢查

- 引出端強度試驗

- 振動試驗

- 沖擊試驗

- 碰撞試驗

3. 環境可靠性試驗

用于評估產品在不同環境條件下的穩定性，例如：

- 溫度快速變化試驗

- 高溫試驗（干熱）

- 低溫試驗（寒冷）

- 循環濕熱試驗

- 穩態濕熱試驗

- 低氣壓試驗

- 氣候順序試驗

4. 安全與耐久性試驗

部分標準還要求進行以下安全相關試驗：

- 阻燃性試驗

- 自燃性試驗

- 脈沖電壓試驗

- 充電與放電試驗

- 耐久性試驗

- 標記耐溶劑性試驗

濾波器AEC-Q200可靠性測試（車規應用）

對于應用于汽車電子系統的濾波器產品，通常需要進行AEC-Q200可靠性測試。

AEC-Q200是汽車電子委員會制定的被動元器件可靠性測試標準。

典型測試項目包括：

- 高溫存儲試驗

- 溫度循環試驗

- 高溫工作壽命試驗

- 高溫高濕試驗

- 振動試驗

- 機械沖擊試驗

- 耐焊接熱試驗

- 可焊性測試

- ESD靜電試驗

- 電氣瞬態傳導試驗（ISO 7637-2）

測試依據：

AEC-Q200 Rev.E Table 13

無源濾波器第三方檢測報告辦理流程

企業委托第三方檢測機構開展濾波器檢測，一般流程如下：

1. 前期技術咨詢

提供產品型號、規格及目標檢測標準。

2. 技術評估與報價

實驗室根據檢測項目、樣品數量及測試周期進行評估。

3. 提交檢測申請

填寫檢測委托書并提交相關技術資料。

4. 樣品寄送

按要求提供樣品及產品說明文件。

5. 實驗室檢測

依據相關標準開展檢測。

6. 出具檢測報告

檢測完成后出具檢測報告并提供檢測數據。

無源濾波器第三方檢測機構服務能力

廣東優科檢測認證有限公司是一家專業的電子元器件第三方檢測機構，可為濾波器廠家及電子元器件企業提供檢測技術服務。

實驗室具備以下標準檢測能力：

- GB/T 15287-1994

- GB/T 15288-1994

- IEC 60939 系列標準

- EN 60939 系列標準

- AEC-Q200可靠性測試

實驗室具備CNAS認可檢測能力，可開展：

- 無源濾波器第三方檢測

- EMI濾波器性能測試

- 濾波器可靠性測試

- AEC-Q200車規測試

- 電子元器件失效分析

為企業提供產品研發驗證、質量評估及可靠性測試支持。

無源濾波器第三方檢測常見問題（FAQ）

1. 無源濾波器檢測一般需要多少樣品？

樣品數量取決于檢測項目及標準要求，通常需要提供多個樣品用于不同試驗項目。

2. 檢測周期一般多久？

常規性能及可靠性測試周期通常為：2–4周.

AEC-Q200可靠性測試周期通常較長。

3. 第三方檢測報告有什么作用？

檢測報告主要用于：

- 產品性能驗證

- 客戶技術審核

- 產品研發數據參考

4. 哪些企業需要做濾波器檢測？

常見客戶包括：

- EMI濾波器制造商

- 電源模塊企業

- 汽車電子元器件企業

- 工業設備制造商

- 通信設備企業
