為什么汽車電子元器件必須做車規級測試？

在汽車應用環境中，電子元器件通常需要在以下條件下長期穩定工作：

- 寬溫區（常見 -40℃～125℃，部分達到150℃）

- 持續電應力與熱應力疊加

- 車輛全壽命周期內的振動、沖擊、濕熱與化學腐蝕

- 功能安全與系統可靠性要求（ISO 26262、OEM內控標準）

消費級或工業級元器件的可靠性驗證方式，無法覆蓋上述失效機理。

因此，汽車電子行業普遍采用由美國汽車電子委員會（AEC, Automotive Electronics Council）制定的AEC-Q系列可靠性應力測試規范，作為元器件進入汽車供應鏈的基礎技術依據。

需要強調的是：AEC-Q并非法規強制認證，而是汽車行業事實上的技術準入標準。

客戶在“元器件車規級測試”中的真實需求是什么？

從元器件廠商與Tier 1的實際項目經驗來看，客戶的核心需求主要集中在以下幾個方面：

1. 滿足OEM / Tier 1的明確技術要求

多數主機廠在技術協議中直接引用AEC-Q標準條款

2. 驗證設計是否滿足車載使用環境

尤其是新材料、新結構、新封裝形式的可靠性風險評估

3. 降低后期質量與召回風險

AEC-Q測試的本質是提前暴露潛在失效機理

4. 為量產導入提供客觀數據支撐

測試報告通常用于APQP、PPAP或客戶審核資料

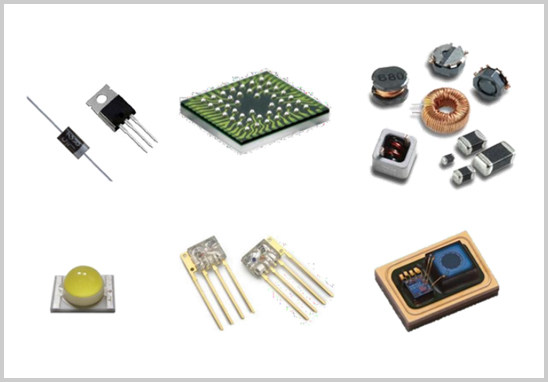

哪些電子元器件需要進行車規級測試？

只要元器件被設計或計劃用于汽車電子系統，原則上都需要按照對應的AEC-Q標準進行可靠性驗證。

1. 集成電路（AEC-Q100）

適用于單芯片或系統級IC，包括但不限于：

- MCU、MPU、SoC

- 存儲器件（Flash、EEPROM、DRAM）

- 電源管理IC（PMIC、LDO、DC/DC）

- 模擬與混合信號IC（運放、比較器、ADC/DAC）

- 通信接口IC（CAN、LIN、FlexRay、Ethernet）

2. 分立半導體器件（AEC-Q101）

- 二極管、整流二極管、穩壓二極管

- TVS、ESD保護器件

- MOSFET、IGBT、功率晶體管

3. 光電半導體器件（AEC-Q102）

- LED（車內/車外照明）

- 激光器

- 光電二極管、光敏三極管

- 光電耦合器

4. 車載傳感器（AEC-Q103）

- MEMS壓力傳感器

- MEMS麥克風

- 其他車載MEMS器件

  （該標準是為傳感器專門制定，而非簡單套用Q100）

5. 多芯片組件 MCM（AEC-Q104）

- LED模組

- 電源模組

- 信號處理模組

- 可直接焊接至PCB的多芯片封裝組件

> AEC-Q104 不適用于IGBT與功率MOSFET功率模組（標準已明確排除）

6. 被動元器件（AEC-Q200）

- 電容（陶瓷、鉭、鋁電解、薄膜、超級電容）

- 電阻、熱敏電阻、壓敏電阻

- 電感、變壓器、EMI濾波器

- 晶振、保險絲、PTC自恢復保險絲

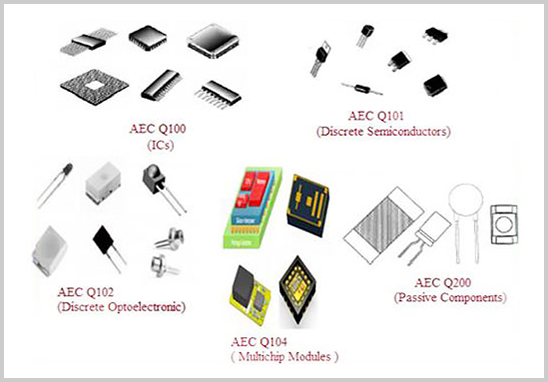

元器件車規級測試采用哪些標準？

目前行業統一采用 AEC-Q系列標準體系：

- AEC-Q100：集成電路

- AEC-Q101：分立半導體

- AEC-Q102：光電半導體

- AEC-Q103：傳感器

- AEC-Q104：多芯片組件

- AEC-Q200：被動元件

這些標準的共同特點是：

- 基于失效機理（Failure Mechanism Based）

- 通過加速應力模擬車用全壽命環境

- 以“零失效”為判定目標（在規定樣品數量條件下）

元器件車規級測試方法與實際要求

AEC-Q測試并非“統一模板”，而是由多類應力測試組合構成，常見包括：

1. 環境與壽命類應力測試

- 高溫存儲（HTS）

- 高溫工作壽命（HTOL）

- 溫度循環（TC）

- 熱沖擊（TS）

- 濕熱偏壓（HAST / THB）

2. 電應力與可靠性測試

- 反向偏壓壽命（HTRB）

- 柵極應力（GSS）

- ESD測試

- 閂鎖（Latch-up，針對IC）

3. 機械與封裝可靠性

- 振動、機械沖擊

- 引腳強度

- 封裝完整性檢查

重要說明：

- AEC-Q允許在標準框架內進行合理裁剪

- 裁剪需基于器件結構、使用條件和技術依據

- 并非“測試項目越多越好”

車規級電子元器件測試報告辦理流程

1. 測試需求與產品信息確認；

2. 對應AEC-Q標準及等級選擇；

3. 測試方案制定（含裁剪說明）；

4. 樣品準備與預處理；

5. 測試執行與過程監控；

6. 數據分析與失效判定；

7. 出具符合CNAS認可要求的測試報告。

AEC-Q測試報告用于技術合規與可靠性證明，并不等同于產品“官方認證證書”。

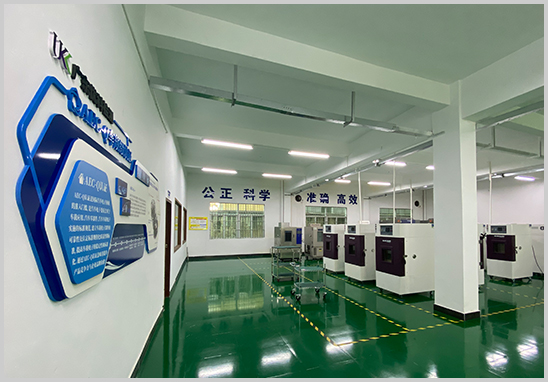

我們能提供的服務

作為第三方車規級電子元器件測試機構，我們具備：

- AEC-Q100 / 101 / 102 / 103 / 104 / 200對應測試項目的CNAS認可檢測能力；

- 覆蓋IC、分立器件、光電器件、傳感器、被動元件；

- 基于產品應用環境的測試方案定義與技術支持；

- 預測試、正式測試及必要的失效分析支持；

- 協助客戶滿足OEM / Tier 1技術審核要求。

元器件車規級測試的核心價值，在于用可重復、可追溯的方式驗證產品是否真正適合汽車環境。

選擇具備真實AEC-Q測試能力、理解失效機理、能夠合理制定測試方案的第三方機構，是汽車電子產品順利導入市場的重要基礎。
