隨著新能源汽車、ADAS智能駕駛系統、車載充電機(OBC)、電機控制器、車身控制模塊(BCM)等電子系統對瞬態浪涌防護要求的提高，壓敏電阻（MOV）作為浪涌吸收與過壓保護的關鍵無源器件，其可靠性直接影響整車的安全與穩定性。

車企及一級供應商（Tier1）通常要求所有用于汽車電子的壓敏電阻通過AEC-Q200認證，以確保產品在嚴苛環境（高溫、高濕、振動、電壓沖擊等）下的長期可靠運行。

壓敏電阻在汽車電子中的應用

壓敏電阻在汽車系統中主要用于：

- 電源保護：防止車載電源系統中突發的浪涌或過壓損壞IC、MCU。

- 通信與信號接口保護：抑制CAN、LIN、Ethernet等通信線的瞬態過電壓。

- 高壓系統保護：應用于新能源汽車的DC/DC、OBC、電池管理系統BMS中，防止雷擊或負載突變帶來的過壓。

其性能穩定性、反應速度及耐久性對整車EMC性能與安全性至關重要。

哪些壓敏電阻需要做AEC-Q200認證？

凡是應用于汽車電子系統的壓敏電阻，包括但不限于以下類型，均建議通過AEC-Q200認證：

- 貼片型（SMD MOV）；

- 插腳型（Radial Lead MOV）；

- 高頻保護型（EMI抑制用MOV）；

- 高能型（用于主電源線路或高壓保護場景）。

對于計劃進入車規市場的壓敏電阻生產廠商，AEC-Q200認證已成為打入汽車電子供應鏈的門檻標準。

壓敏電阻AEC-Q200認證的必要性與用途

AEC-Q200標準由美國汽車電子委員會（AEC）制定，適用于汽車電子中使用的被動元件可靠性驗證。

雖然該標準非強制性，但已成為全球車規無源器件的行業共識標準。

- 對汽車廠商而言：使用通過AEC-Q200的器件可顯著降低失效風險；

- 對供應商而言：通過AEC-Q200認證可顯著提升產品競爭力與客戶信任度；

- 對產品而言：認證驗證了器件在溫度、濕度、振動、電氣應力等方面的耐受能力，確保長期可靠運行。

壓敏電阻AEC-Q200認證測試項目及要求

根據AEC-Q200 Rev E Table 10要求，壓敏電阻的主要測試項目包括：

1. Pre/Post Electrical Test 應力前后電氣測試（用戶規范）

2. High Temperature Storage 高溫存儲（MIL-STD-202 Method 108）

3. Temperature Cycling 溫度循環（JESD22-A104）

4. Humidity Bias 高溫高濕偏壓（MIL-STD-202 Method 103）

5. High Temperature Operating Life 高溫工作壽命（MIL-STD-202 Method 108）

6. Mechanical Shock 機械沖擊（MIL-STD-202 Method 213）

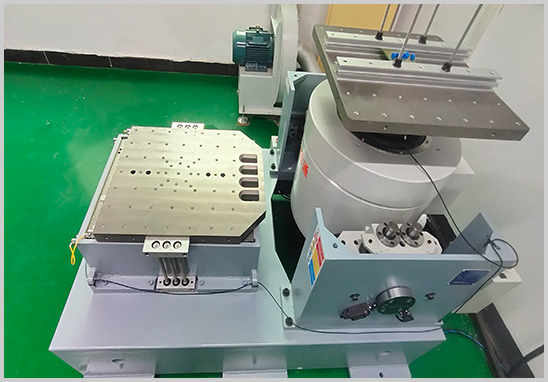

7. Vibration 振動（MIL-STD-202 Method 204）

8. Resistance to Soldering Heat 耐焊接熱（MIL-STD-202 Method 210）

9. ESD Test 靜電放電測試（AEC-Q200-002）

10. Solderability 可焊性（J-STD-002）

11. Flammability 可燃性（UL 94或IEC 60695-11-5）

12. Board Flex / Terminal Strength 板彎曲及端子強度（AEC-Q200-005/006）

13. Electrical Transient Conduction 電氣瞬態傳導（ISO-7637-1）

這些項目驗證壓敏電阻在實際車用環境中的熱、機械、電氣應力承受能力。

樣品數量要求

AEC-Q200 Rev E 標準根據器件體積及測試類型規定了樣品數量要求：

- <10cm3：需77個樣品；

- 10cm3≤x≤330cm3：需26個樣品；

- > 330cm3：需10個樣品。

具體數量根據測試項目及批次情況由實驗室與客戶確認。

壓敏電阻AEC-Q200認證檢測報告辦理流程

1. 項目咨詢與方案制定：明確測試目的、型號及認證范圍，制定個性化測試方案；

2. 樣品寄送與初檢：對樣品進行外觀、尺寸及電氣特性初檢；

3. 測試實施：按AEC-Q200標準進行全項或選項測試；

4. 數據分析與報告編制：對各項測試數據進行統計與判定；

5. 出具報告與技術支持：提供中英文版測試報告，并為客戶提供后續整改與改進建議。

我們可提供的服務

優科檢測認證具備：

- AEC-Q200標準CNAS全項檢測資質；

- 完備的高溫老化、振動沖擊、溫濕循環、電性能測試設備；

- 經驗豐富的車規級元件測試工程師團隊；

- 可提供AEC-Q200、AEC-Q101、AEC-Q102等全系列車規認證服務。

我們?yōu)榭蛻籼峁耙徽臼杰囈?guī)認證測試解決方案”，從樣品準備、測試執行到報告出具，均符合ISO/IEC 17025實驗室管理體系要求。

常見問題解答（FAQ）

Q1：AEC-Q200認證是否需要第三方實驗室？

A：建議委托具備CNAS認可資質的第三方實驗室，以確保數據具備公信力和國際認可性。

Q2：AEC-Q200認證周期多久？

A：根據測試項目數量與樣品情況，一般為2-3個月。

Q3：測試未通過怎么辦？

A：優科檢測可提供失效分析，協助客戶重新測試直至滿足標準。

壓敏電阻AEC-Q200認證不僅是進入汽車電子供應鏈的“入場券”，更是企業品質與可靠性的象征。

優科檢測認證將以專業的技術實力與完善的服務體系，為您的車規級壓敏電阻提供全方位可靠性驗證支持。
