文章來源 : 廣東優科檢測 發表時間：2024-05-17 瀏覽數量：
安規電容器，指的就是必須過安規認證的特殊電容器，比如X和Y安規電容，一般要通過的認證有：中國的CQC、美國的UL、歐盟的ENEC，同時還有一些小國家的認證，比如韓國的KC認證、德國的VDE認證等。

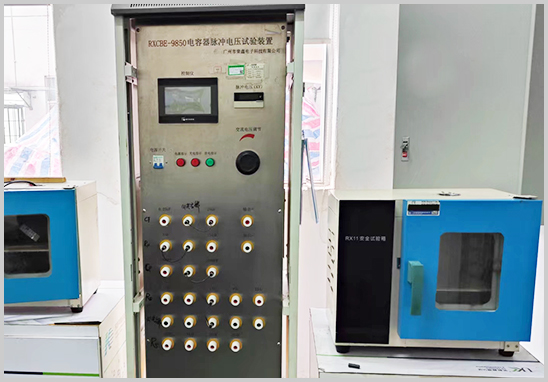

安規電容器安規認證需要進行脈沖電壓試驗，優科檢測是專業第三方電容器檢測認證機構，實驗室配備電容器脈沖電壓試驗裝置，可提供安規電容器脈沖電壓試驗檢測、UL認證、VDE認證、CQC認證、AEC-Q200認證等檢測認證服務。
- GB/T 6346.14
- IEC/UL/EN 60384-14
試驗程序
- 每個電容器應分別施加最多 24 次相同極性的脈沖。脈沖間隔應不少于 10s，脈沖電壓峰值應按表 1 和表 2 的規定。
- 上升時間 tr=(t90-t30) X1.67, tr 即 IEC 60060-1:2010 中 7.1.18 定義的前時間 T1。
- 衰減時間 td 即 IEC 60060-1:2010 中 7.1.22 定義的半值時間 T2。
- 波形由試驗電路參數決定，試驗電路的細則在附錄 A 中給出。
- 在電路工作前應檢查電容器 Cx 的值 (0.01 和 0. 1 uF) 以及作為其他電路元件為表 A1 規定的數值。上升時間 tr和衰減時間td應在表 A2 規定值的 (0~50)%之內。做檢查用的電容器 Cx不應該使用高相對電容率陶瓷材料。

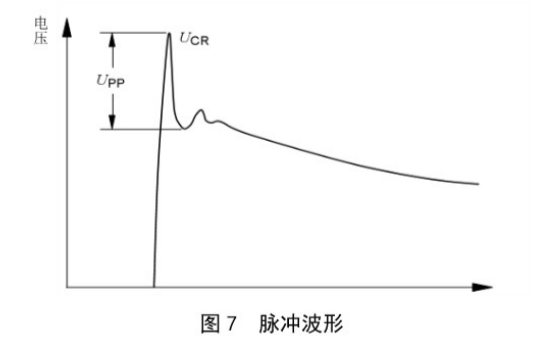

- 如果波形出現阻尼震蕩，振蕩的峰一峰值 Upp 應不大于峰值脈沖電壓 (Ucr) 的 10%(見圖 7)。
要求
- 無永久性擊穿或飛弧。
- 如果監視器顯示有三次連續脈沖波形表示電容器未發生自愈性擊穿，則可以停止施加脈沖，認為電容器合格。若電容器施加全部 24 次脈沖后，有三次或更多次的波形表示未發生自愈性擊穿，則認為電容器也合格。但若規定波形的脈沖少于三次，則認為電容器失效。
1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；
2. 評估報價：根據檢測要求、樣品規格及參數評估報價；
3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；
4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；
5. 安排檢測：按委托要求對產品進行檢測；
6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
