第三方靜電放電抗擾度測試機構

為了衡量電子產品或系統的抗靜電干擾能力，需要進行靜電放電抗擾度測試，模擬操作者或物體在接觸設備時的放電（空氣放電和接觸放電）。

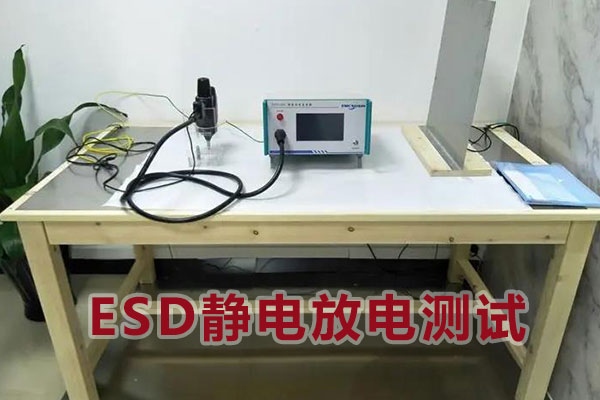

優科檢測是專業第三方靜電放電抗擾度測試機構，實驗室具備ESD靜電放電測試能力，可提供電子產品或系統靜電放電抗擾度測試服務。

靜電放電的產生與危害

靜電放電（ESD）是一種自然現象，經驗表明，人在合成纖維的地毯上行走時，通過鞋子與地毯的摩擦，只要行走幾步，人體上積累的電荷就可以達到10-6庫侖以上(這取決于鞋子與地毯之間的電阻)，在這樣一個"系統"里(人/地毯/大地)的平均電容約為幾十至上百pF，可能產生的電壓要達到15kV。

研究不同的人體產生的靜電放電，會有許多不同的電流脈沖，電流波形的上升時間在100ps至30ns之間。電子工程師們發現：靜電放電多發生于人體接觸半導體器件的時候，有可能導致數層半導體材料的擊穿，產生不可挽回的損壞。靜電放電以及緊跟其后的電磁場變化，可能危害電子設備的正常工作。

靜電放電抗擾度試驗概述

靜電放電抗擾度試驗(ESD)的國家標準為GB/T17626.2(等同于國際標準IEC61000-4-2) 。GB/T17626.2 靜電放電標準描述的是在低濕度環境下，通過摩擦使人體帶電，帶了電的人體，在與設備接觸過程中就可能對設備放電。

靜電放電抗擾度試驗?zāi)M了兩種情況：

（1）設備操作人員直接觸摸設備時對設備的放電，和放電對設備工作的影響；

（2）設備操作人員在觸摸鄰近設備時，對這臺設備的影響。

其中前一種情況稱為直接放電(直接對設備放電)；后一種情況稱為間接放電(通過對鄰近物體的放電，間接構成對設備工作的影響)。

靜電放電可能造成的后果是:

（1）通過直接放電，引起設備中半導體器件的損壞，從而造成設備的永久性失效。

（2）由放電(可能是直接放電，也可能是間接放電)而引起的近場電磁場變化，造成設備的誤動作。

靜電放電抗擾度試驗等級

標準將試驗等級分成四級：接觸放電分別設為2kV、4kV、6kV和8kV；空氣放電分別設為2kV、4kV、8kV和15kV。

試驗等級的選擇與環境因素有關(環境越干燥，試驗電壓等級也越高)。但對一臺具體的產品來說，往往已在相應的產品族標準或產品標準試中給出(連同試品的合格評定準則也一并給出)。

第三方靜電放電抗擾度測試報告辦理流程

1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；

2. 評估報價：根據檢測要求、樣品規格及參數評估報價；

3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；

4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；

5. 安排檢測：按委托要求對產品進行檢測；

6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
