優科檢測是專業第三方防靜電檢測機構，實驗室具備防靜電產品和防靜電工程CNAS及CMA檢測資質，可出具權威認可的第三方防靜電檢測報告，接下來為大家介紹接地系統防靜電測試方法。
接地系統防靜電測試方法

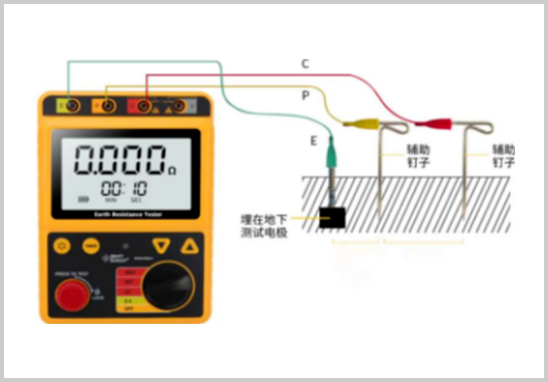

接地測量輔助電極距離示意圖
測量方法
將 E 接在測試點 P 和 C 接地釘釘?shù)降厣钐帲懦芍本€，間隔 10-20 米，如果天氣干燥，接地釘土壤處需要加足夠水，才可以量測。
測量影響因素
1) 測試電極與輔助電極的直線延伸方向，應遠離地下管線，水渠等。
2）測量接地電阻應在地面無積水，三日無雨且空氣濕度小于 90%下進行。
接地系統行業標準要求
1. 交流電氣裝置的接地設計規范 GBT50065：＜4Ω；
2. 建筑物防雷設計規范 GB50057：＜10Ω；
3. 電子工程防靜電設計規范 GB50611：＜10Ω；
4. 防靜電工程施工與質量驗收規范 GB50944：＜10Q；
5. 電子產品制造與應用系統防靜電檢測通用規范 SJ/T 10694：＜10Ω；
6. ANSI／ESD S20.20 規定依照當?shù)卣?guī)定執行。
×
