靜電放電（ESD）是一種常見的電磁現象，尤其在電子元器件、集成電路和其他電氣設備中，ESD事件可能導致設備損壞或故障。因此，了解和應用ESD靜電測試方法和標準對于確保電子產品的可靠性和安全性至關重要。

ESD靜電測試的目的

ESD測試的主要目的是模擬現實生活中的靜電放電情況，以評估電子元器件和系統對ESD事件的耐受能力。通過這些測試，可以確定產品的抗ESD能力，并在設計和制造過程中進行必要的改進，以提高產品的可靠性。

常見的ESD測試方法

1. 人體模型（Human Body Model, HBM）

HBM測試方法模擬人類接觸電子設備時可能產生的靜電放電。測試過程如下：

- 使用一個標準化的電路，通常是一個100 pF的電容和一個1500歐姆的電阻。

- 將被測器件連接到該電路上，然后對電容充電至指定電壓。

- 通過電阻放電到被測器件上，測量其反應。

HBM測試電壓通常在2 kV到15 kV之間，具體值根據產品應用和標準要求確定。

2. 機器模型（Machine Model, MM）

MM測試方法模擬機器或工具接觸電子設備時可能產生的靜電放電。與HBM類似，但MM測試使用的電容為200 pF，且沒有串聯電阻。該方法能產生更高的電流瞬變，通常用于評估設備在工業環境下的抗ESD能力。

3. 場感應模型（Charged Device Model, CDM）

CDM測試方法模擬設備本身帶電并接觸接地物體時的放電情況。測試步驟如下：

- 先將被測器件帶電，電壓根據測試要求確定。

- 然后使其與接地物體接觸，測量放電電流。

CDM測試更貼近實際應用場景，特別是對于高密度集成電路。

主要ESD測試標準

1. IEC 61000-4-2

IEC 61000-4-2是國際電工委員會（IEC）發布的標準，廣泛應用于各種電子產品的ESD測試。該標準定義了測試電壓等級、放電電流波形和測試方法。典型的測試電壓等級包括2 kV、4 kV、6 kV和8 kV。

2. ANSI/ESDA/JEDEC JS-001

JS-001標準由美國靜電放電協會（ESDA）和半導體設備與材料國際（SEMI）聯合發布，專注于HBM測試。標準詳細規定了HBM測試的設備、方法和通過/失敗判定標準，常用于半導體器件的ESD評估。

3. JESD22-C101

JESD22-C101標準由JEDEC發布，主要用于CDM測試。標準定義了測試設備、方法和合格判定標準，適用于各種集成電路和半導體器件的ESD評估。

4. AEC-Q100

AEC-Q100標準由汽車電子委員會（AEC）發布，專用于汽車電子元器件的ESD測試。該標準包含HBM、MM和CDM測試，確保汽車電子設備在苛刻環境下的可靠性和安全性。

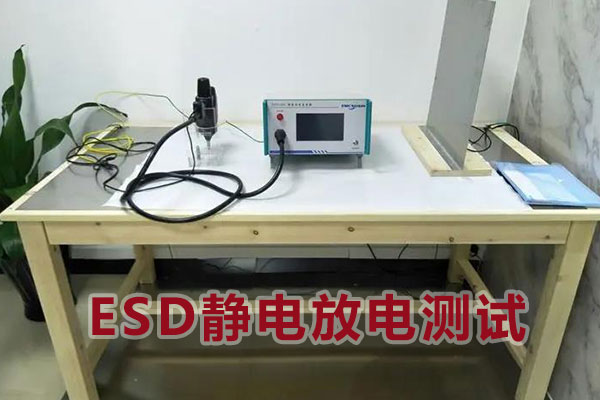

ESD測試設備

ESD測試需要專門的設備，包括ESD發生器、靜電放電槍、測試夾具和數據記錄設備等。這些設備必須嚴格符合測試標準的要求，以保證測試結果的準確性和可靠性。

第三方ESD靜電測試機構

ESD靜電測試是確保電子產品可靠性和安全性的關鍵環節。通過了解和應用相關的測試方法和標準，可以有效評估和提升產品的抗ESD能力，避免因靜電放電導致的設備故障和損壞。企業應根據自身產品特點和應用環境，選擇合適的ESD測試方法和標準，以確保產品的高質量和高可靠性。

優科檢測是專業第三方ESD靜電測試機構，實驗室具備集成電路、無源器件、半導體分立器件、分立光電半導體、多芯片模塊、濾波器、家用電器、IT/AV產品等電子電工產品ESD靜電測試CNAS檢測資質和檢測能力，可出具國際權威認可的第三方中英文ESD靜電測試報告。
