球壓測試是測試非金屬材料耐熱性的方法之一，適用于電工設備及其組件和零部件，還適用于除陶瓷以外的固體電絕緣材料。《電子電工產品著火危險試驗 第21部分：非正常熱》GB/T 5169.21、IEC 60695-10-2標準中定義了球壓測試方法。
1. 試驗方法概述
測量和驗證鋼球在指定的壓力和指定的溫度下，對試樣造成的壓痕尺寸d。
2. 成品試樣取樣方法
如果從產品上切割試驗樣品：上表面和下表面大致平行，厚度至少為2.5mm。樣品應是邊長最小為10mm的正方形平面或直徑為10mm圓形平面；
如果從產品上取得試驗樣品不可行，則用一片同樣的材料作為試驗樣品，材料片的厚度為3.0mm±0.5mm，應有邊長至少為10mm的方形平面或直徑至少10mm的圓形平面。
3. 樣品狀態調節
試樣應放置在溫度為15℃~35℃，相對濕度為45%~75%的大氣環境下至少24h。
注：對于機械性能易受濕度和溫度影響的材料，可提供更為嚴格的狀態調節條件。
4. 試驗溫度要求
球壓測試通常需要在一個指定的試驗溫度下進行，以此來測定其是否符合規定要求。除非相關產品規范另有說明，試驗方法應在下述指定的溫度下進行。
支撐載流部件的部件，試驗溫度應為40℃+(產品規范指定的)部件最大允許溫升；
對于其他部件，試驗溫度則應為環境溫度+(產品規范指定的)部件最大允許溫升。
注： 除非相關產品規范另有說明，對于支撐載流部件的部件，其試驗溫度不應低于125℃；而對于其他部件，試驗溫度則不應低于75℃。
5. 測試方法

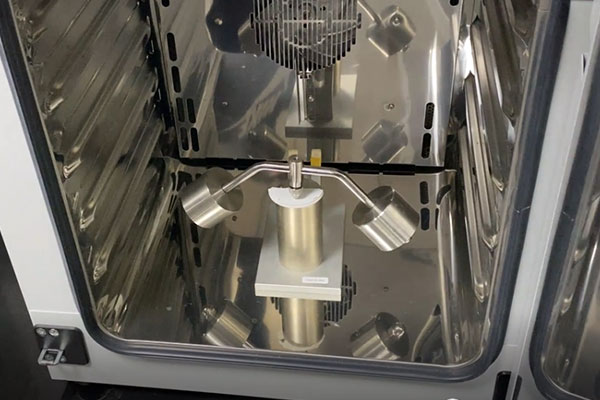

將測試用的球壓模具放進烤箱，先加熱至設定的測試溫度，將試驗樣品放置在樣品支座上大約中心的位置，輕輕將壓力球放在試驗樣品中心位置，烘烤時間為1小時。1小時后取出樣品，放入20℃（±5℃）的水中保持6min（±2mim）時間，然后從水中取出樣品并去除所有水分。從水中取出后3分鐘內，測量因壓力球而產生的壓痕最大尺寸。
6. 試驗結果的評估
如果尺寸壓痕d不超過2.0mm，該試驗結果為通過。
