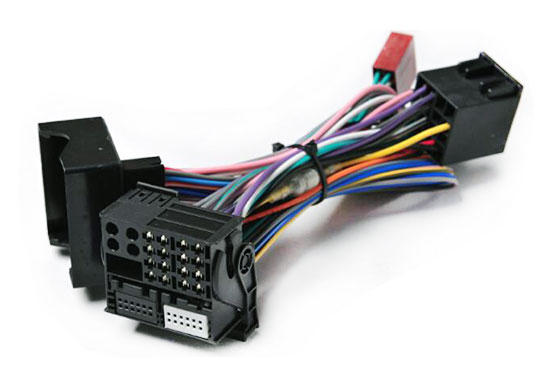

汽車線束連接整車所有用電設備、電子控制模塊，為整車電器提供和分配電源，是各電子控制系統零部件間信息傳輸?shù)耐ǖ?，是連接汽車電器系統的血管和神經。汽車線束的主要零部件有接插件、導線、膠帶、保護管、卡扣和支架等定位件、保險和繼電器，涉及化工和機械電子制造業、多種材料專業。

隨著智聯化、網聯化、電動化程度不斷提高，電子控制模塊廣泛應用于車輛的動力總成、底盤系統、車身和內外飾系統，因此汽車線束分布到整車各個部位，與各種各樣的電器設備對接，通過各種形狀的通道、環境空間，經歷復雜的濕熱變化和振動變化。為確保線束功能可靠性，其材料選型和檢驗、產品設計和驗證、加工工藝設計和驗證有嚴苛的標準規范和驗證流程。

優科檢測認證是專業汽車線束第三方檢測機構，與比亞迪、廣汽研究院、北汽新能源等主機廠建立了檢測業務合作，為其供應鏈的線束設計制造企業及其上下游企業提供包括機械和電氣性能、環境和物理化學可靠性性能檢測服務。

汽車線束測試標準

車企/國家       標準號及版本    標準名稱

中國          QCT29106-2014    汽車低壓電線束技術條件

中國          QC/T1067.1-2017  汽車連接器-定義、試驗方法和一般性能要求

中國          GB/T25085-2010   道路車輛60V和600V單芯線纜尺寸、試驗方法和要求

中國          GBT25087-2010    道路車輛60V和600V屏蔽線纜尺寸、試驗方法和要求

中國          GB/T25089-2010   道路車輛數據線纜試驗方法和要求

ISO           ISO8092.2-2005    道路車輛-線束連接器-定義，測試方法和要求

ISO           ISO6722-2006       道路車輛-60V和600V單芯線纜-尺寸、試驗方法和要求

ISO           ISO14572-2011     道路車輛-60V和600V屏蔽線纜-尺寸、試驗方法和要求

ISO           ISOTS16553-2006 道路車輛-數據線纜-試驗方法和要求

德國          DIN72551             道路車輛用低壓電纜

美國          SAE /USCAR-21    導線與端子壓接性能規范

美國          SAE/USCAR-38     線與端子超聲波焊接規范

美國          SAE/USCAR-45     線與線超聲波焊接規范

美國          SAE/USCAR-2       汽車電氣連接系統性能規范

美國          SAE/USCAR-30     USB連接系統性能規范

美國          SAE/USCAR-29     同軸線纜性能規范

美國          SAE/USCAR-23     道路車輛-60V和600V單芯線纜-尺寸、試驗方法和要求

日本          J1SC3406              汽車用聚氯乙烯低壓電線

日本          JASO D611            汽車用低壓導線

日本          JASO D608            汽車用耐熱電纜

比亞迪       Q/BYDQ-A1906.4018-2020  乘用車整車低壓線束技術條件

廣汽乘用車 QJ/GAC1230.013-2020        汽車低壓電線束技術條件

吉利汽車    Q/JYJ7110446D-2020          汽車低壓電線束技術條件

奇瑞汽車    Q/SQR.04.030                     汽車低壓電線束技術條件

上汽乘用車 SMTC3861003-2012            汽車用低壓導線試驗方法

上汽商用車 CVTC27022-2013                線束和電纜總成技術條件

上汽商用車 CVTC37009-2013                汽車線束部件可靠性試驗

長安汽車    CTS-17.01.0128-A1-2018     電子手剎電機電線產品技術規范

長安汽車    CTS-17.01.03.28-A2-2019    汽車連接器技術規范

長安汽車    CTS-17.01.06-A1-2015        電線產品技術規范

東風汽車    EQC-1272-2018                  電線束認可技術規范

一汽紅旗    JA3724-MH-1-2018            乘用車電線束技術條件

北汽新能源 BAS-523-2019                    汽車用電線束低壓連接器技術條件

東風日產    24030NDS02【11】            線束設計規范

東風日產    24352NDS00【4】              壓接規范

東風日產    24348NDS00【3】              超聲波焊接（防水接點）規范

廣汽豐田    TSC1229G-2017                 壓接試驗規范

廣汽豐田    TSC1224G-2017                 超聲波焊接（鉸接）試驗規范

廣汽豐田    TSC1005G-2018                 門線束彎曲試驗規范

廣菲克       PF.9030                             線束總成性能規范

廣菲克       PF.90051                           超聲波焊接（鉸接）試驗規范

廣汽三菱    ES-X41004                        連接器性能規范

PSA           B251140-2018                   電線束認可技術規范

PSA           9634115099                      壓接試驗規范

PSA           9607606499                      超聲波焊接（鉸接）試驗規范

現代起亞    ES91101-00                      線束制造工程管理標準及試驗方法

華晨汽車    PDS70019                        線束總成技術規范

測試項目

1. 導線、屏蔽線纜

尺寸測量

外部線纜直徑檢查、絕緣厚度檢查、導體直徑、長度檢查、導通同心度檢查。

電氣性能試驗

導體電阻試驗、絕緣電阻/體積電阻率試驗、電火花試驗、耐電壓試驗。

機械性能試驗

絕緣層附著力試驗、抗磨損性試驗、絕層剝離試驗、低溫條件下繞線試驗、低溫條件沖擊試驗、高溫壓力試驗、低溫條件下受力彎曲試驗。

環境性能試驗

熱收縮試驗、耐老化試驗、空氣中的熱沖擊試驗、冷水中的熱沖擊試驗。

化學性能試驗

抗液體試驗、抗霉變?cè)囼?yàn)、抗水解試驗、抗臭氧性試驗、鹽霧試驗。

2. 壓接驗證

尺寸測量

壓接尺寸檢查、壓接剖面、外觀檢查。

機械性能試驗

拉伸力試驗、密封塞保持力試驗。

電氣性能試驗

干電路電阻測量、電壓降測量、溫升試驗、電流插環試驗。

環境性能試驗

高溫試驗、低溫試驗、冷熱沖擊試驗、濕熱循環試驗、環形端子防水試驗

3. 超聲波焊接驗證

機械性能試驗

拉伸強度檢測、撕裂力檢測、低溫彎曲試驗、振動試驗。

電氣性能試驗

干電路電阻檢測、電壓降檢測、絕緣電阻檢測、泄漏電流檢測。

環境性能試驗

浸泡密封試驗、鹽霧試驗、高溫試驗、低溫試驗、冷熱沖擊試驗、濕熱循環試驗。

4. 線束總成

尺寸測量

尺寸檢查

機械性能試驗

包裝跌落試驗、耐碎石沖擊試驗、耐久性能試驗（開閉、彎曲耐久）。

電氣性能試驗

短路測試、過流測試、堵轉過流測試。

環境性能試驗

高溫性能試驗、低溫性能試驗、耐氣候變化性能試驗、熱沖擊試驗、濕熱循環試驗（耐氣候變化）、快速溫度變化試驗。

化學性能試驗

鹽霧腐蝕試驗、耐化學腐蝕試驗

其他試驗

橡膠件防水試驗、氣味性檢測、VOC檢測
