EMC抗擾度測試哪里可以做？EMC抗擾度測試可測量設備承受不同類型電磁現象的能力。廣東優科檢測是獲得CNAS和CMA資質認可的東莞EMC檢測實驗室，實驗室具備EMC電磁兼容測試資質和測試能力。接下來小編為大家講解一下EMC抗擾度測試的幾種常見的試驗。

EMC抗擾度測試試驗

靜電放電（ESD）的抗擾度試驗

依據標準：IEC61000-4-2 GB T17626.2《靜電放電抗擾度試驗》

試驗設備：靜電放電測試儀

試驗概念：靜電放電（ESD）通俗來講就是我們在冬天里脫毛衣噼里啪啦或者你與其他帶靜電物體接觸時的被電現象，它會導致電子設備嚴重的損害或者操作失常。

試驗方法：一種是直接放電，即直接對受測設備放電；第二種就是間接放電，對受試設備附近的耦合板實施放電，用來模擬人員對受測設備附近物體的放電。

電快速瞬變脈沖群抗擾度試驗（EFT）

依據標準：GB/T 17626.4-2018《電磁兼容試驗和測量技術-電快速瞬變脈沖群抗擾度試驗》

IEC61000-4-4：1995《電磁兼容 第4部分：試驗和測量技術 第4分部分：電快速瞬變脈沖群抗擾度試驗》

試驗概述：連接在公共電網上的其他電氣設備，其中的大功率電感性負載的開關或繼電器接點因閉合產生反電動勢造成斷續放電，在電源線中形成具有相當能量的快速瞬變脈沖群，可能對電網上的醫療設備進行干擾。劃重點：連接在公共電網上，220V網電源，內部電池供電設備不用care，但使用電源適配器的可充電式設備除外。

試驗要求：AC/DC電源線：±2kV

超過3m的信號電纜和互連電纜：±1kV

患者耦合電纜：不直接測試但應該保留在試驗過程中

具有多路電壓輸入的設備和系統：在最小和最大額定輸入電壓上進行，可以以任何一種標稱電源頻率供電。對于內部備用電源供電的設備，只在試驗后驗證在連接網電源供電時繼續工作的能力，就像可充電內部電源設備，做完試驗后就是驗證你在充電的時候正常的功能。另外在測試的時候，要模擬用戶和患者正在使用的條件下進行，也就是設備和系統的耦合部件以及正常使用中要用手握持的設備部分和手持式設備要用模擬手進行試驗，模擬手的概念就不在這邊說啦，只需要理解為一個簡單的模擬人體阻抗的RC元件。

浪涌抗擾度試驗

依據標準：GB/T 17626.5-2008《電磁兼容試驗和測量技術－浪涌抗擾度試驗》

試驗概述：在打雷的時候、大功率開關瞬間啟動的時候和電力系統突發故障的時候都會有類似雷電電壓的浪涌發生。

試驗設備：浪涌信號發生器

試驗要求：交流電源線對地±0.5kV、±1kV、±2kV

交流電源線對線：±0.5kV、±1kV，設備和系統的所有其他電纜不直接試驗，應在每個電壓電平和極性上，對每根電源線在以下的每個交流電壓波形相角0°或180°、90°和270°上各施加浪涌五次。具有多路電壓輸入的設備和系統：在最小和最大額定輸入電壓上進行，可以任一標稱電源頻率供電。

射頻輻射抗擾度的測試

依據標準：GB/T17626.3：2006《電磁兼容試驗和測量技術射頻電磁場輻射抗擾度》

試驗概念：頻率范圍為80MHz—2.5GHz的射頻干擾源以輻射電磁場形式對設備產生感應電壓或電流，進入設備的敏感部分，造成干擾。

試驗要求：

生命支持類設備：80MHz—2.5GHz,場強要求10V/m；

非生命支持類設備：80MHz—2.5GHz,場強要求3V/m

另外，在預期用途為控制、監視或測量生理參數的設備上，幅度調制為80%、調制頻率為2Hz,在其他設備上，調制頻率為1kHz。

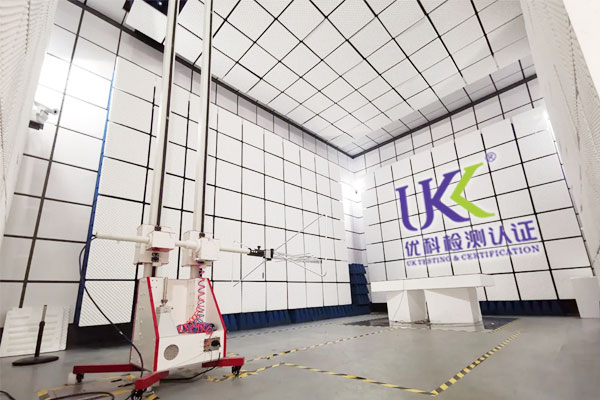

試驗設備：全電波暗室、射頻信號發生器、功率放大器、發射天線、功率計和場強探頭。

射頻傳導抗擾度的測試

依據標準：IEC61000-4-2 GB T17626.2《靜電放電抗擾度試驗》

試驗概念：在頻率范圍為150kHz—80MHz的視頻干擾源以電磁波形式在敏感設備的連接電纜（如電源線、信號線或患者電纜）上產生感應電流或電壓后產生的干擾。

試驗要求:

非生命支持類設備：150KHz—80MHz,場強要求3Vrms；

生命支持類設備：150KHz—80MHz,場強要求10Vrms.

另外，在預期用途為控制、監視或測量生理參數的設備上，幅度調制為80%、調制頻率為2Hz,在其他設備上，調制頻率為1kHz。

試驗方法：

1、使用頻率范圍為150KHz—80MHz。、

2、80% 2Hz幅度調制的信號發生器，經功率放大器放大后通過耦合和去耦裝置（CDN）、電流鉗或電磁鉗等裝置。

3、向設備的電源電纜和患者電纜等注入射頻干擾電壓，來試驗設備對干擾的抗擾能力。

工頻磁場抗擾度測試

依據標準：GB/T 17626.8-2006《電磁兼容試驗和測量技術-工頻磁場抗擾度試驗》

IEC61000-4-8《試驗和測量技術-電源頻率磁場抗擾試驗》

試驗概述：外來電源頻率產生的磁場（50和60Hz），例如旁邊設備變壓器的漏磁場，對設備產生的工頻干擾。

試驗要求：

場強：3A/m

頻率：50Hz和60Hz

試驗設備：信號發生器、磁場線圈和絕緣支撐

電壓暫降、短時中斷抗擾度試驗

依據標準：IEC61000-4-11GB/T17626.11《電壓暫降、短時中斷和電壓變化的抗擾度試驗》

試驗概念：由電源系統故障或負載激烈變化引起供電中斷或者電源電壓的短時間變化。

電壓暫降：電氣系統的某一點電壓在短時間內突然下降經半個周期到幾秒鐘的短暫持續期后又恢復正。

 短時中斷：供電電壓消失一段時間，一般不超過1分鐘的時間內電壓下降到零，也可認為是100%幅值的電壓暫降。

試驗設備：信號發生器與耦合網絡

以上就是關于EMC抗擾度測試相關知識，希望對您有所幫助，廣東優科檢測是獲得CNAS和CMA資質認可的EMC電磁兼容第三方檢測機構，可提供EMC抗擾度測試、空調EMC測試、EMC摸底測試、EMC傳導測試、汽車電子EMC測試、EMC諧波電流測試、EMC靜電測試、燈具EMC測試等檢測認證服務，我們期待與您合作！
