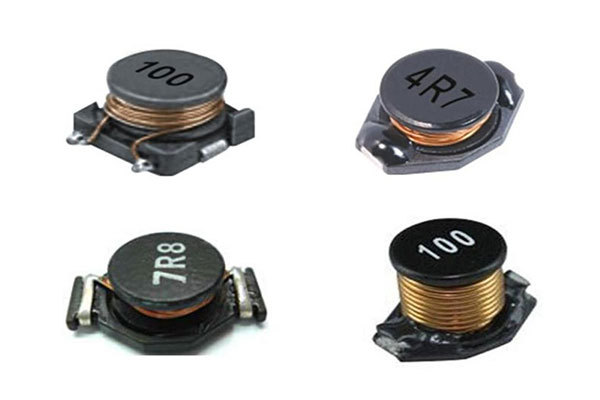

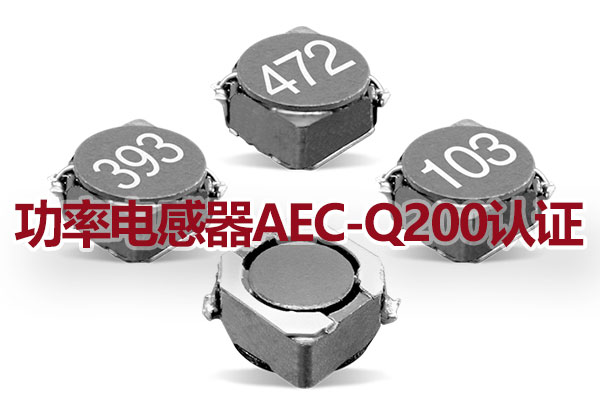

功率電感器AEC-Q200認證的必要性

功率電感器廣泛應用于動力總成、發動機控制、變速器控制、LED 驅動器、ABS 制動系統、EPS、雷達系統和攝像頭控制系統等汽車電子領域。汽車級應用對于產品的可靠性要求非常高，AEC-Q200認證提供了汽車和高可靠性工業應用所需的性能和可靠性水平。

目前多數汽車廠商使用的零部件都要求具備AEC認證，AEC認證是國際通用的車規元器件產品驗證標準，通過AEC認證意味著產品能夠應用于汽車上，因此功率電感器AEC-Q200認證非常有必要。

車規級功率電感器的應用要求

車規級功率電感器是磁屏蔽的，它們具有低直流電阻并具有最大 4.4A 的高飽和電流。耐高溫，工作溫度范圍為-40至+125°C，環境溫度最高85°C，最高溫升40°C，可滿足155℃的工作溫度℃。

功率電感器AEC-Q200認證測試項目

AEC-Q200是車規級被動元器件的可靠性驗證標準，不同的產品需要通過的AEC-Q200的可靠性測試項目也不同，下面為功率電感器AEC-Q200認證測試項目及附加要求。

1. 應力測試前后電氣測試

試驗方法：UserSpec. 用戶規范

附加要求：需要在25±5°C的溫度下進行測試，除了適用的應力測試標準和表2中規定的附加要求外。

2. 高溫存儲

測試方法：MIL-STD-202 Method 108

附加要求：將器件置于最高額定溫度下1000小時不通電。其他試驗應在該試驗結束后24±4小時內進行。

3. 溫度循環

測試方法：JES D22 Method JA-104

附加要求：1000次循環（-55°C至+125°C）；試驗結束后24±4小時內進行其他試驗。各溫度的停留時間不超過30分鐘，轉換時間不超過1分鐘。

4. 偏高濕度

測試方法：MIL-STD-202 Method 103

附加要求：在85°C的溫度和85%的濕度下放置1000小時。試驗結束后24±4小時內進行其他測試。

5. 工作壽命

測試方法：MIL-STD-202 Method 108

附加要求：在穩定狀態下的條件D（1000h），TA=125°，在試驗結束后24±4小時內進行試驗，并將器件置于最大的額定溫度和額定電壓下。

6. 外觀

測試方法：MIL-STD-883 Method 2009

附加要求：檢查器件結構、標記和工藝質量，無需進行電氣試驗。

7. 尺寸

測試方法：JESD22 Method JB-100

附加要求：根據適用的器件規范驗證物理尺寸。注：用戶和供應商規范不要求進行電氣測試。

8. 端子強度（引腳）

測試方法：MIL-STD-202 Method 211

附加要求：僅執行引腳和引腳牢固性測試。條件A（910g）、C（1.13kg）、E（1.45kg-mm）。

9. 溶劑抵抗

測試方法：MIL-STD-202 Method 215

附加要求：適用于有標記和/或涂層的器件。添加水洗清洗劑OKEM清洗劑（6%濃度的Oakite清洗劑（表面活性劑和堿的混合物，包括燒堿、硅酸鹽和磷酸鹽））或其他相同溶劑。

10. 機械沖擊

測試方法：MIL-STD-202 Method 213

附加要求：半正弦脈沖，XYZ三個方向的沖擊，持續時間0.5ms，峰值加速度1500g。

11. 振動

測試方法：MIL-STD-202 Method 204

附加要求：試驗頻率范圍為10-2000 Hz，力為5g/s，持續20分鐘，三個方向各12個循環。

12. 耐焊接熱

測試方法：MIL-STD-202 Method 210

附加要求：條件B，樣品未預熱。引腳器件浸入器件主體的深度為1.5mm，表面貼裝元件的深度為0.75mm。

13. ESD靜電放電

測試方法：AEC-Q200-002 Or ISO/DIS10605

14. 可焊性

測試方法：J-STD-002

附加要求：用于引腳和表面貼裝元件，無需電氣測試，放大50倍。引腳產品方法A @ 235℃ 表面貼裝元件 方法B 4小時@155℃ 干熱@235℃。

15. 電氣特性

測試方法：UserSpec.用戶規格

附加要求：根據批次和樣品數量的要求進行參數測試，總結并列出器件在室溫和低、高工作溫度下的小值、大值、平均值和標準偏差。至少要測量低溫/室溫/高溫下的參數CP、DF、IR。請參閱參數表中的建議。

16. 可燃性

測試方法：UL-94

附加要求：V-0或V-1可接受。

17. 板彎曲

測試方法：AEC-Q200-005

附加要求：僅適用于MLCC，支撐時間至少為60秒。

18. 端子強度（SMD）

測試方法：AEC-Q200-006

附加要求：平行于瓷體施加推力（17.7N/1.8Kg），端頭不會脫落，瓷體不會損壞或斷裂。

功率電感器AEC-Q200認證需要多少費用？

大家問的功率電感器AEC-Q200認證費用通常就是指第三方檢測機構的測試費用，評估功率電感器AEC-Q200認證費用，需要客戶提供詳細的規格書，依據AEC-Q200標準進行標準解讀，并不是所有AEC-Q200項目都需要測試，確認好試驗項目后，根據試驗項目進行報價。AEC-Q200測試包含很多長時間的環境可靠性試驗，正常情況下認證周期需要2-3個月。
