UL1449是壓敏電阻UL認證的標準，為適用市場需求的變化，該標準做了數次修改。廣東優科檢測是UL授權的第三方認證檢測機構，熟悉壓敏電阻UL1449標準和認證檢測流程，接下來為大家介紹壓敏電阻UL認證符合UL1449標準中的增補要求。

近幾年，歐洲電氣和電子行業對沖擊保護器件（SPD）的安全標準進行了數次修改---在某些情形下甚至做了重要的修改：EN 60950-1的第一版規定強制性使用沖擊抑制器。同時，產品還需滿足當時適用的UL1449標準中有關瞬態電壓沖擊抑制器（TVSS）的要求。

EN 60950-1的第二版規定，用在初級電路中的壓敏電阻必須滿足IEC 61051-2或新頒布UL1449第三版的要求。在用于UL認可設備并被歸為安全關鍵元件的非壓敏電阻型沖擊抑制器，仍必須符合新頒布的UL1449要求。

UL1449第三版的修訂內容
2009年9月，UL（美國保險商實驗室）頒布了最新的標準--UL1449第三版，適用于SPD型保護元件，并完全取代了以前的版本。從即時起，所有面市的設備必須符合上述新要求，以獲取UL質量認證標簽。關于此標準，它將對買家和研發者產生如下三個方面的重要變化：

首先是一些術語的修訂。自此，TVSS（瞬態電壓沖擊抑制器）一詞將被SPD（抑制保護器件）所取代。此外，UL1449第三版已成為美國國家標準（ANSI）。
第二，標稱放電電流在規格書中有注明。目前，電壓限值測定在6kV和3kA。
第三，SPD又被細分成1、2、3和4類。測試電流以及電壓測試程序也有變化，占空比現在依據標稱放電電流來執行。

對現有設計的影響
由于IEC 60950-1首次關注了IT設備中沖擊抑制元件的使用情況，因此SPD新要求將產生巨大的影響。對于IT業的電源制造商以及在初級電路中連接電源和集成于SPD電源中的其他IT設備的制造商而言，必須考慮這些要求。

因此初級電路必須使用抑制沖擊的專用壓敏電阻，所以該標準將產生重大的影響。因此，其他保護型元件，如氣體放電管或非線性電壓電流特征的半導體元件，將不歸在VDR范圍之內。所以，這些其他元件在初級電路中的使用將受到限制。

UL1449第三版適用于必須反復將50/60-Hz電路中的瞬態電壓限制在1000V的設備。根據設備是否安裝在電氣系統內這一前提，UL1449第三版劃分出四種類型SPD設備。

類型1 涵蓋了與安裝在主保險絲之前或之后的電源線有永久連接的設備。它涉及作為無外部沖擊電流保護而規定使用的SPD器件。這就意味著，它們的位置處在變壓器的次級側和保險的電源側之間。對UL1449第三版頒布之前指定為次級氣體放電管并主要用在美國的那些元件，此類SPD器件與其最為接近。

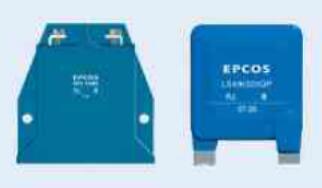

類型1的方塊式和帶式壓敏電阻
方塊式壓敏電阻
B40，電壓130VRMS-750VRMS
B60，電壓75VRMS-1100VRMS
B80，電壓130VRMS-1100VRMS
上述壓敏電阻列為20kA之IN的類型1應用范圍。

B32，電壓75V-750VRMS
B40，電壓75VRMS
上述壓敏電阻列為10kA之IN的類型1應用范圍。

帶式壓敏電阻
L*40/41/42和L*50，電壓130VRMS-750VRMS
上述壓敏電阻列為20kA之IN的類型1應用范圍。

L*40/41/42，電壓75VRMS
L*3422，電壓75VRMS-750VRMS
L*32，電壓75VRMS-750VRMS
上述壓敏電阻列為10kA之IN的類型1應用范圍。

類型2 指與電源線有永久連接并安裝在主保險絲之后的設備。此類元件也可用于包括接線盒在內的保險負荷側。類型2因此替代了硬線連接的TVSS。從而可以使用與類型2組合的外部電路斷路器和保險。此SPD器件與UL 1449第三版頒布之前指定用作TVSS的保護型元件最相對應。屬于類型2的器件包括自動電路斷路器、手持式干燥器、馬達和電源。

類型2的片狀壓敏電阻
S25：B72225S*，電壓115VRMS-750VRMS

上述壓敏電阻列為5kA之IN的類型2應用范圍。

Q20：B72220Q*，電壓150VRMS-680VRMS

上述壓敏電阻列為5kA之IN的類型2應用范圍。

Q14：B72214Q*，電壓130VRMS-680VRMS
上述壓敏電阻列為3kA之IN的類型2應用范圍。

UL認證情況：除K175-K440型號外，以及獲得認證。K175-K440型號正在申請中。

愛普科斯降額改進型多脈沖壓敏電阻
S14 MP：B70014P2*K101
片狀電阻直徑：14mm
電壓：130VRMS-680VRMS
上訴壓敏電阻列為3kA之IN的類型2應用范圍。為加以區別，這些壓敏電阻上標有K1標記。

S20 MP：B72220P3*K101
片狀電阻直徑：20mm
電壓：130VRMS-680VRMS
上述壓敏電阻列為5kA之IN的類型2應用范圍。為加以區別，這些壓敏電阻上標有K1標記。

壓敏電阻S14 MP和S20 MP具有如下優點：
重復受到脈沖沖擊時，終端電壓表現穩定；
適合低幅、頻繁發生過壓脈沖的應用；
適合在UL 1449第三版下類型2壓敏電阻的應用；
符合IEC 60950-1 Rev 2附件Q和IEC 60065:2002第14.12節。

類型3 指SPD。SPD直接用在電源線上，并且通過至少10米長的導線(IEEE C62.41-199類型A)與控制面板連接。10米線長度不包括附在SPD上的導線部分。類型3包括線纜連接、直接插入插座或集成至插座等形式的SPD。如果類型3元件沒有像類型2元件一樣進行測試的話，則類型3元件也無需進行標稱電流釋放測試。其他的例子包括復式插座或電子設備所用電源。還應注意的是，這些測量是在短路電流IK而不是額定電壓IN的條件下進行的。

類型3的片式壓敏電阻
S10 MP：B72210P2*K101
片式電阻直徑：10mm
電壓：130VRMS-680VRMS
上述壓敏電阻列為3kA之IN的類型3應用范圍。為加以區別，這些壓敏電阻上標有K1標記。

UL認證情況：型號S10K275E2K1-S10K680E2K1，已經獲得認證。型號S10K130E2K1-S10K250E2K1正在申請中。

S20：B72220
電壓：115VRMS-1000VRMS
上述壓敏電阻列為3kA之IN的類型3應用范圍。

類型4 指的是以分立元件或元件集成形式出現的SPD。因此，在愛普科斯，類型4的元件為單一、分立的金屬氧化物壓敏電阻，或者是由幾個SPD元件構成的模塊或子系統。這些元件包括愛普科斯生產的金屬氧化物壓敏電阻、電容器和保護型元件。據此，類型4可為元件級的SPD或者是按照應用環境(類型1，2和3)進行測試、由數個元件組成的SPD子系統。

標稱放電電流
UL 1449第三版所闡述的其他變更包括標稱放電電流測試和后續占空比測試。對于類型1的SPD，標稱放電電流由廠家選擇，可為10kA或20kA，而對于類型2的SPD，標稱放電電流可為5kA，10kA或20kA。按照廠家所選標稱放電電流，元件需經受15次脈沖沖擊。

如要通過測試，元件將不得在測試過程中出現短路或起火的危險。此外，在過電壓路徑中，不得有任何空隙。此包括所有補充性內部或外部沖擊保護元件，如保險和斷路器。

標稱放電電流測試包括所有內部或外部沖擊保護元件。為了保護長期過壓負荷中的過壓保護元件，許多研發者規定和使用外部沖擊電流元件。為了通過新測試，內部或外部沖擊保護元件必須按照廠家所選的標稱放電電流經受15次脈沖沖擊。標稱放電電流已經在SPD的類型牌上注明。

限壓測試
在UL 1449第三版中，限制電壓測試使用6kV/3kA組合波沖擊，確定SPD的電壓保護等級(VPR)。該測試類似于UL 1449第二版中確定抑制電壓等級(SVR)的測試。兩者之間的關鍵區別在于，第三版使用的規定測試電流強度是第二版的六倍。如此高的電流值即意味著限制電壓也會大幅度提高。更高的電流導致更高的限制電壓。也就是說，VPR為700V、UL 1449第三版要求測試的元件，不會比VPR為400V、按照UL 1449第二版測試的元件所顯示的限制電壓高。

小結
綜上所述，驅動系統和大型元件廠商可能需要升級類型2的壓敏電阻，如果原來使用直徑小的壓敏電阻或者根本沒有使用的話。使用5mm、7mm、10mm或14mm或者銅制外殼SMD壓敏電阻的SPD (TVSS)廠商，可以考慮將壓敏電阻升級為適合類型3的應用。

除了直接工作于UL 1449第三版的客戶外，UL 508C、UL 840、UL/EN 60950和UL/EN 60065終端標準可能受到影響。

廣東優科檢測已獲得UL1449 壓敏電阻免目擊實驗室授權，可提供UL1449壓敏電阻UL認證檢測和技術咨詢服務！
