為什么要做GJB 150.16A振動試驗第三方檢測？

對于軍用裝備及其配套產品來說，振動并不是“可能發生”的環境，而是必然經歷的環境。通常需要進行GJB 150.16A振動試驗第三方檢測來自以下幾種場景：

- 軍工項目立項 / 定型 / 鑒定要求；

- 裝備或分系統需滿足GJB 150A環境試驗要求；

- 設計階段擔心振動導致共振、松脫、功能異常；

- 需要一份CNAS 認可、可用于審查的第三方檢測報告；

- 內部不具備振動試驗設備或資質。

本質需求不是“做試驗”，而是：

“如何在合規前提下，把GJB 150.16A振動試驗一次做對、報告能用、風險可控”。

GJB 150.16A振動試驗?zāi)軒涂蛻艚鉀Q什么問題？

1. 提前暴露結構與裝配風險

- 共振頻點是否落在使用頻段；

- 緊固件、連接器是否存在松動隱患。

2. 驗證振動環境下的功能穩定性

- 振動過程中是否出現功能中斷；

- 振動后性能是否發生不可恢復偏移。

3. 為研發優化和定型提供數據依據

- 指導減振設計、結構加固；

- 作為定型評審和質量判定的重要輸入。

什么是GJB 150.16A 振動試驗？

1. 標準來源

GJB 150.16A-2009

《軍用裝備實驗室環境試驗方法 第16部分：振動試驗》

該標準是GJB 150A系列環境試驗標準中的振動專項方法。

2. 標準核心目的

- 模擬軍用裝備在運輸、儲存、行軍、使用等階段可能遭遇的振動環境

- 驗證裝備在振動條件下的：

  - 結構完整性

  - 功能可靠性

  - 性能穩定性

3. 適用范圍

GJB 150.16A 振動試驗適用于：

- 軍用電子設備（機載 / 車載 / 艦載）

- 控制、通信、雷達、導航系統

- 機電組件、模塊化單元

- 軍工配套設備與組件級產品

GJB 150.16A振動試驗的主要測試類型與方法

1. 正弦振動試驗（Sinusoidal Vibration）

測試方式

- 單頻正弦波激勵

- 常見頻率范圍：5Hz～2000Hz

主要目的

- 搜索共振頻率

- 驗證結構強度與工作穩定性

典型應用

- 結構設計驗證

- 共振風險評估

2. 隨機振動試驗（Random Vibration）

測試方式

- 寬頻帶隨機信號

- 以功率譜密度（PSD）描述能量分布

主要目的

- 模擬真實復雜振動環境

- 評估整體耐久性與可靠性

典型應用

- 運輸、行軍、飛行工況模擬

- 可靠性鑒定試驗

3. 掃頻振動試驗（Sweep Vibration）

測試方式

- 振動頻率在設定范圍內連續掃描

主要目的

- 精確識別固有頻率

- 為隨機振動參數設置提供依據

注：沖擊響應譜（SRS）通常在GJB 150系列沖擊試驗中配合使用，用于評估瞬態載荷響應能力。

GJB 150.16A振動試驗關鍵參數與執行要點

- 頻率范圍：通常 5Hz～2000Hz（按產品與工況裁剪）

- 振動強度：峰值加速度可達 20g 或更高

- 振動方向：X / Y / Z 三軸分別或按方案執行

- 試驗階段：

  - 共振搜索

  - 耐久振動

  - 振動前 / 中 / 后功能檢查

參數合理性直接影響試驗結論的有效性，也是第三方檢測機構技術能力的體現。

GJB 150.16A振動試驗的判定標準

試驗結果通常從以下三方面進行判定：

1. 功能判定

- 振動過程中功能是否異常

- 振動后是否滿足技術要求

2. 結構判定

- 是否出現裂紋、變形、松動

- 緊固件和連接結構是否可靠

3. 數據與響應判定

- 實測加速度、PSD是否滿足試驗譜型

- 是否存在異常放大或失控響應

判定依據嚴格遵循GJB 150.16A-2009標準條款及試驗方案約定條件。

GJB 150.16A振動試驗第三方檢測報告辦理流程

1. 檢測需求確認

   - 產品信息、使用環境、安裝方式

2. 試驗方案制定與確認

   - 振動類型、參數、判定標準

3. 樣品進場與試驗實施

   - 三軸振動測試

4. 結果分析與功能檢查

5. 出具CNAS認可的第三方檢測報告

報告可用于：

- 軍工項目立項 / 鑒定 / 定型

- 質量評審與技術歸檔

廣東優科檢測能為您提供的服務

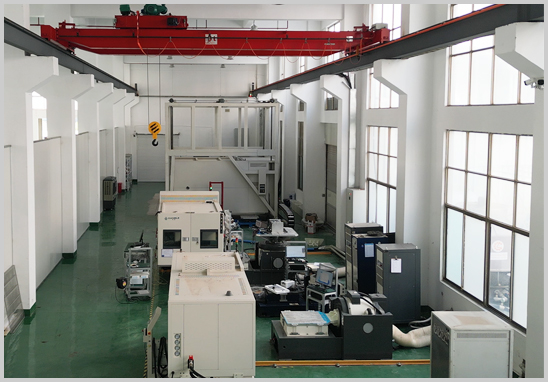

作為專業第三方環境與可靠性試驗檢測機構，廣東優科檢測認證有限公司：

- 具備GJB 150系列、GB/T 2423、IEC 60068等標準全項檢測能力

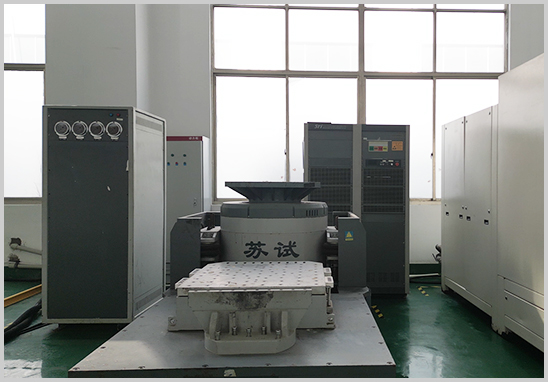

- 擁有高性能振動臺系統，覆蓋正弦、隨機、掃頻等多種模式

- 專業工程師團隊，支持方案定制與參數論證

- 可出具CNAS認可、國際互認的第三方檢測報告

我們不僅提供檢測服務，更協助客戶：

把試驗方案定清楚、參數設合理、報告真正能用。

GJB 150.16A振動試驗常見問題（FAQ）

Q1：研發階段是否需要做GJB 150.16A振動試驗？

建議做。研發階段更容易通過試驗發現結構與裝配問題，降低后期風險。

Q2：三軸振動是否必須全部測試？

通常需要，根據產品安裝方向和使用環境確定。

Q3：第三方檢測報告是否被認可？

CNAS認可的第三方檢測報告具有權威性和可追溯性，廣泛用于軍工項目。
