什么是發動機臺架測試？

發動機臺架測試，是指在實驗室受控條件下，利用測功機、排放分析系統及輔助控制系統，對發動機進行性能、排放、可靠性和耐久性等試驗的測試方式。

該測試廣泛應用于發動機研發驗證、法規符合性評估、產品定型及質量監督環節。

相比整車道路試驗，發動機臺架測試具有工況可控、數據精度高、重復性強等優勢，是發動機開發與合規過程中不可或缺的關鍵試驗手段。

哪些客戶需要發動機臺架測試？

具有以下場景的企業或機構，通常存在明確的發動機臺架測試需求：

1. 整車企業 / 發動機企業

  - 新機型開發與性能驗證

  - 發動機公告申報與技術參數確認

2. 零部件及系統供應商

  - 發動機系統匹配驗證

  - 排放與耐久性能協同評估

3. 科研機構與檢測需求方

  - 技術研究、對比試驗、項目驗收

4. 法規與質量監督相關單位

  - 合規性檢測與第三方數據支撐

客戶核心關注點通常集中在：

測什么｜按什么標準｜設備能力是否覆蓋｜報告是否被認可｜流程是否規范

發動機臺架測試的主要目的與應用價值

從技術與管理角度，發動機臺架測試主要用于以下四個方面：

1. 發動機性能評價

獲取功率、扭矩、燃油消耗率等基礎性能參數，為產品性能定位和對比提供依據。

2. 法規與標準符合性驗證

驗證發動機是否滿足國家或行業強制性標準要求，支撐公告申報及準入。

3. 標定與開發支持

為ECU標定、燃燒優化、排放控制策略開發提供穩定、可重復的數據環境。

4. 可靠性與耐久性驗證

通過長時間或循環工況試驗，評估發動機關鍵部件的穩定性與失效風險。

發動機臺架測試方法及適用標準

1. 發動機可靠性試驗

適用標準：

- 《汽車發動機可靠性試驗方法》GB/T 19055-2003（9.1～9.4）

試驗目的：

評估發動機在規定工況和運行時間內的可靠性與運行穩定性。

2. 發動機性能試驗

適用標準：

- 《汽車發動機性能試驗方法》GB/T 18297-2001（8.1～8.10）

測試內容：

- 外特性、萬有特性

- 燃油消耗率

- 不同負載下的運行特性

3. 發動機凈功率試驗

適用標準：

- 《汽車發動機凈功率測試方法》GB/T 17692-1999（5.2，附錄C）

主要用途：

用于發動機技術參數確認、對外技術文件及公告申報支撐。

4. 發動機排放試驗

主要法規依據：

- GB 17691-2018（中國第六階段，附錄C、E）

- GB 20890-2007（排放控制系統耐久性）

- GB 20891-2014（非道路移動機械用柴油機）

適用范圍：

重型柴油機、非道路柴油機等排放法規符合性驗證。

發動機臺架測試通常采用哪些系統與方式？

典型發動機臺架測試系統包括：

- 電力測功機系統；

- 全流稀釋排放測試系統（CVS）；

- 燃燒分析與數據采集系統；

- 進氣調節與空氣流量控制系統。

測試形式可涵蓋：

性能 + 排放 + 標定 + 耐久的單項或組合試驗。

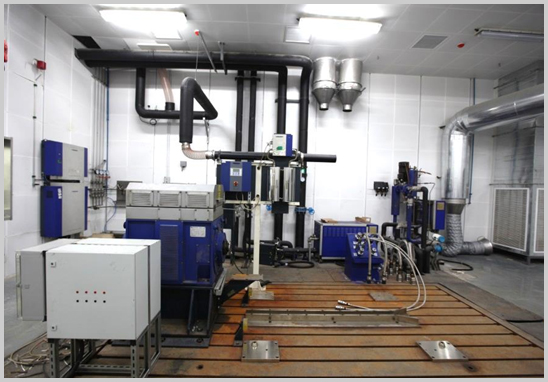

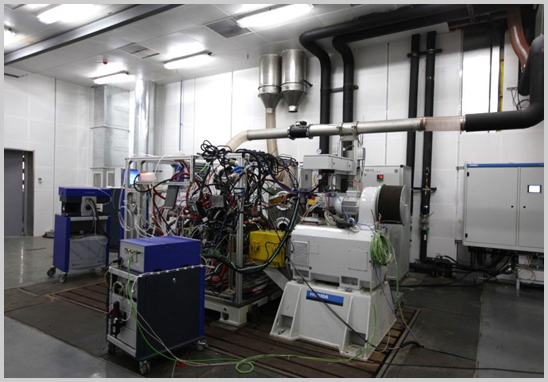

優科檢測認證南京實驗室的發動機臺架測試能力

1. 試驗室與機型覆蓋能力

- 4個發動機性能試驗室

- 覆蓋功率：最高350kW

- 最大扭矩：1000N·m

2. 主要性能試驗室配置

1# / 2# 性能試驗室

- 測功機：HORIBA DYNAS3 HT350

- 轉速：0–9000 r/min

- 功率：0–350 kW

- 扭矩：0–1000 N·m

- 支持性能、排放（含法規）、發動機標定

3# 性能試驗室

- 測功機：HORIBA DYNAS3 LI250

- 轉速：0–10000 r/min

- 功率：0–250 kW

9# 性能試驗室

- 測功機：AVL APA 204/8

- 功率：0–200 kW

- 扭矩：0–900 N·m

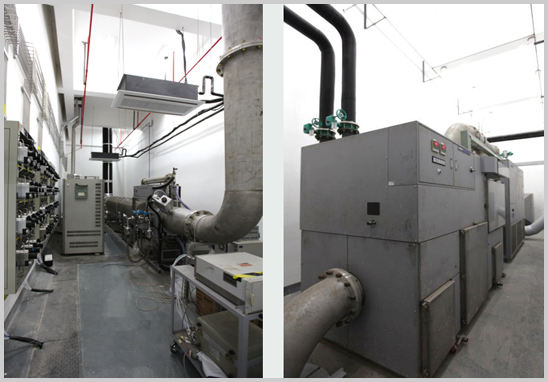

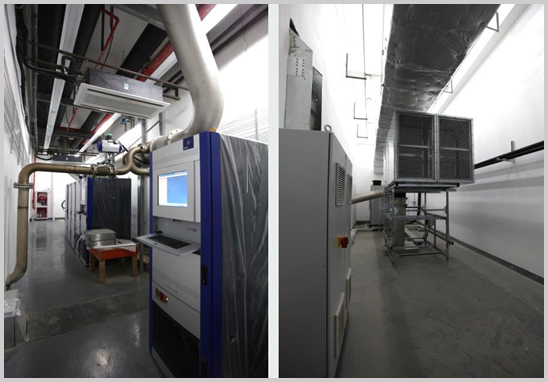

3. 排放測試系統能力

- 國六排放系統

  - AVL CVS I60 HD（10–120 m3/min）

- 歐五排放系統

  - HORIBA CVS 7400T（20–120 m3/min）

支持現行國標與歐標排放法規測試。

4. 發動機耐久試驗能力

11# / 12# 耐久試驗室

- 國產電力測功機系統（啟東聯通）

- 功率：0–200 kW

- 扭矩：0–500 N·m

- 支持耐久與常規性能驗證

5. 輔助與開發支持設備

- 進氣空調、空氣流量計

- 燃燒分析儀、INCA標定系統

- 發動機快裝小車、激光對中儀

- 提升臺架準備效率與重復定位精度

發動機臺架測試標準流程

1. 試驗任務評審

   明確測試目的、標準及工況方案

2. 任務受理與樣件提交

   簽訂合同，提交發動機及技術資料

3. 試驗實施與數據采集

   按規范執行試驗并全過程記錄

4. 報告出具與交付

   審核數據，形成正式第三方檢測報告

發動機臺架測試常見問題解答

Q1：第三方發動機臺架測試報告是否具有認可性？

具備CNAS認可資質的實驗室，其報告在國內具有廣泛行業認可度。

Q2：是否支持企業標準或定制化工況測試？

在標準允許范圍內，可依據企業技術規范執行測試。

Q3：發動機臺架測試周期一般多久？

根據項目不同，從數天到數周不等，耐久類項目周期相對較長。

為什么選擇第三方發動機臺架測試機構

發動機臺架測試是連接研發、法規與質量控制的重要環節。

選擇具備權威資質、完善設備體系與標準化流程的第三方檢測機構，有助于提升測試數據的公信力和工程決策效率。

優科檢測認證南京實驗室，依托國家認可資質與成熟的發動機臺架測試能力，為客戶提供專業、規范、可追溯的發動機臺架測試技術支持。
