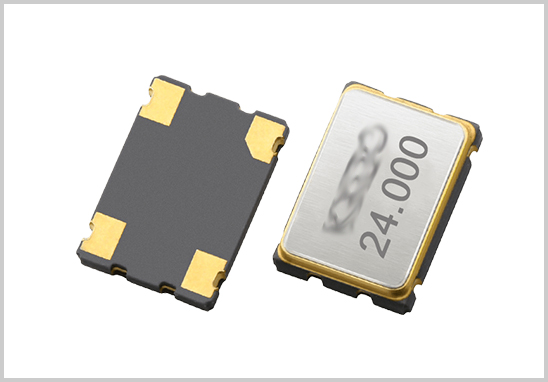

隨著汽車電子系統持續向智能化與高速通訊發展，時鐘源穩定性成為整車可靠性的基礎要求。車規級有源晶振因在ADAS、車載以太網、智能座艙、動力控制等系統中廣泛應用，必須滿足嚴苛的汽車級可靠性要求，而AEC-Q200認證正是進入全球車廠供應鏈的關鍵門檻。

車規級有源晶振AEC-Q200認證的典型客戶需求

進入汽車廠商供應鏈，是晶振企業選擇進行AEC-Q200認證的最主要原因。車廠在定點審核、零部件驗證、PPAP文件提交環節，都會明確要求晶振提供合法、完整且可追溯的AEC-Q200可靠性測試報告。

其次，全球 Tier1（如博世、電裝、采埃孚等）在進行 ECU/MCU 選型時，也會把晶振的AEC-Q200合格報告作為基本準入條件。

因此，晶振客戶的核心需求通常包括：

- 滿足車廠與Tier1的一致性要求；

- 快速通過車規項目的前期設計驗證；

- 確保產品在高溫、濕熱、振動、沖擊環境中長期可靠；

- 提升產品競爭力，提高中標率與項目定點成功率。

車規級有源晶振在汽車電子中的核心應用

車規級有源晶振是汽車電子系統的時間基準，其頻率穩定性直接影響系統可靠運行。典型應用包括：

- 域控制器 / 中央計算平臺時鐘源

- ADAS攝像頭、毫米波雷達、激光雷達的同步時鐘

- 車載以太網、CAN FD、FlexRay、LIN等通信網絡

- 智能座艙（SoC、視頻處理、音頻系統）

- 動力系統中的BMS、OBC、DC-DC轉換器

- 車聯網、T-BOX、5G/V2X模塊

由于這些系統運行環境極其苛刻，晶振必須能在?40℃～150℃的環境下長期穩定輸出一致性頻率，因此AEC-Q200可靠性認證成為行業標配。

為什么車規級有源晶振必須通過AEC-Q200認證？

AEC-Q200是汽車電子委員會發布的被動器件可靠性標準，其中Table 12針對有源晶振設定了完整的環境、機械、化學、電氣和壽命類測試要求。

進行AEC-Q200認證的主要目的包括：

1. 驗證極端環境下的穩定性

晶振必須在高溫、低溫、濕熱、振動沖擊、靜電等環境下保持正常起振與輸出頻率穩定。

2. 評估長期運行可靠性

通過HTOL（高溫工作壽命）等項目模擬汽車使用10～15年的壽命。

3. 識別潛在失效模式

包括頻率飄移、波形異常、起振困難、焊點疲勞、內部電路老化等。

4. 滿足車廠和Tier1的質量體系要求

AEC-Q200報告是PPAP/VDA/IATF審核的重要文件。

換言之，不做AEC-Q200，晶振產品無法進入汽車供應鏈。

車規級有源晶振AEC-Q200認證檢測依據

AEC-Q200針對有源晶振的測試依據主要來自Table 12。

項目引用MIL-STD-202、MIL-STD-883、JESD22、J-STD-002及AEC衍生標準，常見標準包括：

- MIL-STD-202 Method 108（高溫存儲、高溫工作壽命）

- JESD22-A104（溫度循環）

- MIL-STD-202 Method 103（濕熱偏置）

- MIL-STD-202 Method 213（機械沖擊）

- MIL-STD-202 Method 204（振動）

- AEC-Q200-002（靜電 ESD 測試）

- AEC-Q200-005/006（板彎曲/引腳強度）

- J-STD-002（可焊性）

- User Specification（應力前后電氣特性測試）

通過這些國際標準，可以全面判斷晶振的可靠性水平。

車規級有源晶振AEC-Q200認證測試項目

1. 環境可靠性測試

包括高溫存儲、低溫存儲、溫度循環、濕熱偏置、耐焊接熱等，用于評估晶振在極端溫濕和熱沖擊下的穩定性。

2. 機械可靠性測試

包含振動、機械沖擊、板彎曲、引出端強度測試，用于評估晶振在道路震動與機械應力下的焊接可靠性和結構穩固性。

3. 壽命老化類測試

通過高溫工作壽命（HTOL）等項目模擬長期工作狀態，驗證內部放大電路與晶體單元的壽命表現。

4. 化學和工藝類測試

如耐溶劑、可焊性等，主要確保晶振在生產工藝和封裝過程中性能無異常。

5. 電氣性能一致性測試

通過應力前后對比，評估頻率、溫度漂移、起振時間、波形等核心參數是否受影響。

6. 靜電測試

依照AEC-Q200-002進行ESD驗證，確保晶振抗靜電沖擊能力滿足整車EMC要求。

車規級有源晶振AEC-Q200報告辦理流程

1. 需求溝通與技術評估

確認晶振型號、頻率范圍、封裝形式、工作電壓及車廠要求。

2. 測試方案制定

根據AEC-Q200標準Table 12及用戶規范制定完整的測試項目與周期。

3. 寄樣與試驗立項

樣品編碼、拍照、建檔，開始按試驗計劃排機。

4. 執行全項AEC-Q200可靠性測試

完整覆蓋環境、機械、壽命、電氣、ESD等所有項目。

5. 數據分析與失效確認

對電氣特性變化進行統計，必要時可提供失效分析支持。

6. 出具CNAS認可的AEC-Q200報告

報告滿足車廠PPAP/VDA的技術要求。

優科檢測認證的優勢與服務內容

作為具備AEC-Q200標準CNAS全項檢測能力的第三方機構，優科檢測認證可提供：

- 車規級有源晶振AEC-Q200全項目測試

- AEC-Q200測試方案設計與技術咨詢

- 樣品預評估與風險分析

- 全套原始記錄與可追溯數據

- 失效分析

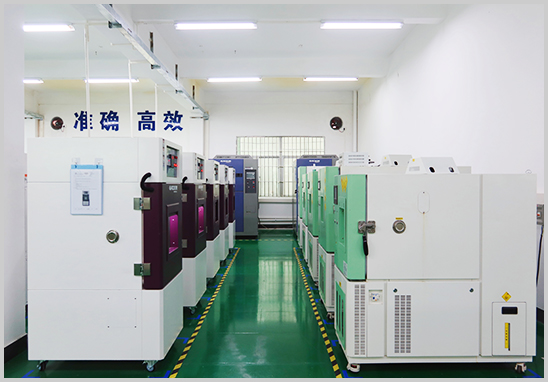

我們的實驗室配備溫循、濕熱、HTOL、振動、沖擊、ESD、電氣自動化等完整平臺，可承接晶振全類型封裝（SMD/THT）的AEC-Q200可靠性測試。

常見問題解答

問題 1：AEC-Q200認證是否必須由第三方出具？

雖然標準本身不強制，但絕大多數車廠與Tier1會優先認可第三方CNAS機構的測試結果。

問題 2：測試周期多長？

完整測試通常2～3個月，具體取決于HTOL、溫循等項目的排期與數量。

問題 3：樣品需要準備多少？

依據不同產品、封裝，一般在523～643pcs左右，具體數量由標準要求與方案決定。

問題 4：AEC-Q200是一次測試還是每批次都要做？

屬于產品系列的“類型認證”，通過后無需每批次重復，但結構或材料變更需重新驗證。

問題 5：AEC-Q200和車廠DVP/VIP是否沖突？

AEC-Q200屬于器件級認證，車廠驗證屬于系統級，兩者互補。
