第一節、認識UL認證 和 CUL認證
一．UL認證的一些標識:
1.  UL列名標志是最常用的 UL 標志。

 如果產品貼有這一標志，即表明 UL 認定該產品的代表性樣品符合 UL 的安全要求。

2.  UL 認可零部件標志

以上都是UL實驗室列名，（從左至右）一種僅用于美國，一種僅用于加拿大，一種在美國和加拿大通用。

二．連接器UL認證 and C-UL認證標準 。
1. UL :  UL1977
2. C-UL: CSA C22.2 No.182.3-M1987

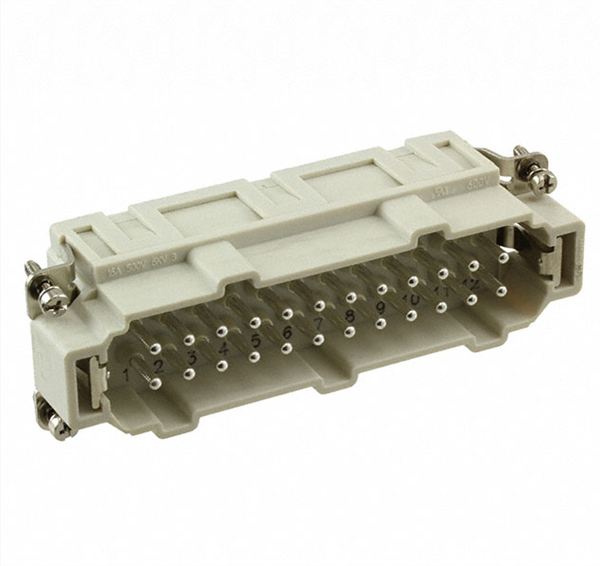

三．適用于UL1977的連接器產品。(Scope)
1. 工廠安裝，和用于連接銅或銅合金的導線，或PCB板連接的。
2. 應用于電器設備里面，或者之間的數據，信號，控制和電源部分。

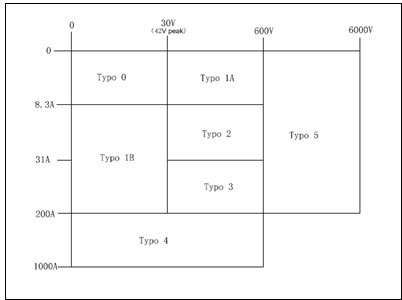

四．Connector type designations 產品的分類

  它是由產品的額定電壓和額定電流來決定：見表1


第二節、UL黃卡中的術語
一．UL黃卡中的用語：
1. Color
 顏色NC 為天然色，本色（無著色的顏色）ALL為全部顏色。

2. Min. Thick.
 試片最小厚度 , 單位為mm。

3.Flame Class
難燃性根據UL94標準判定材料的難燃性水平。按照HB、V-2、V-1、V-0  的順序，難燃性依次增大。

4. HAI
  高電流弧的發火性使高電流電弧在試片旁邊飛過。根據到燃燒為止所需要的飛過次數，將材料難燃性分級。級別數字越小，材料越難以燃燒.(高頻率電弧下，多少次的電弧會把塑膠件點燃。)

5. HWI
  熱金屬絲的發火性是Hot wire ignition的縮略語。將鎳絲纏繞在試片上，使規定電流從中通過。按照到開始燃燒的時間，將材料難燃性分級。到開始燃燒的時間1~2分鐘者為1級。到開始燃燒的時間7~15秒鐘者為4級。級別的數字越大，材料越容易燃燒。（模擬塑膠件帶電燃燒等級。它的值必需小于4  3  2 以下）

6. CTI
  相比耐漏電起痕指數是Comparative tracking index的縮略語，是表示耐漏電性的指標。在對絕緣物表面施加電壓的狀態下，使電解液滴落于電極間的成型品表面，評價到何電壓為止不發生漏電破壞。按照耐壓值從0到5進行分級。數字越小，耐漏電性越高。（在被污染的環境下，多少伏的電壓會被導通，模擬塑件在被污染的環境下，能承受多少伏的電壓。）

7．RTI

 相對保證溫度也叫"相對溫度指數"是UL保證材料使用的最高溫度。單位為 ℃ 。RTI Elec表示對于電氣特性的TI保證溫度) ；RTI imp表示有沖擊負荷時的TI ；  RTI str表示靜態下的TI。

二．絕緣材料（Insulating Materials）
  絕緣材料它最低評級要符合typo 7.1 表一 的要求，其中typo 0 產品對阻燃等級是沒有要求的，其它的都必需要達到HB級以上，它的溫度要求RTI值不能低于50。
  例外：當產品進行UL認證時當測出產品最薄的地方小于絕緣材料UL黃卡上Min. Thick.（試片最小厚度）時，需要做一個12mm火焰高度的燃燒測試，跟據UL 746C 標準來判定阻燃要求。

三．載流部件：（Current-Carrying Parts）
  載流部件中某些要求及定義詞：
①  載流部件主要為電鍍/未電鍍的銅或銅合金。
②  注意鐵和鋼不可用，不管是電鍍的還是未電鍍的，都不可用。
③  載流部件它都需要固定起來。
Terminal  接觸端子的尾端（既壓接線部位）
 Contact接觸端子的配對點

四．非載流部件：（Grounding & Dead-Metal Parts）
  非載流部件中某些要求及定義詞：
 ①  非載流部件中的鐵制非帶電金屬都需要電鍍，鍍層可起到防止腐蝕。
 ②  接地端子必需要是銅或者是銅合金。
 ③  接地端子First in last-out.(既接地端子必須要比帶電端子要長一些，必需先接觸)

五．絕緣距離：(Spacing)
  當額定電壓≤250v時絕緣間距最小距離為1.2mm
 當額定電壓>250v時絕緣間距最小距離為3.2mm
 Type0產品對絕緣距離沒有要求。（只限于UL1977標準）
例外：當產品最小間距小于以上所規定時，就需要做耐電壓測試，如果耐電壓測試通過時。產品可以符合要求。

第三節、UL1977連接器認證必須要經過哪些測試
一．連接器的測試介紹：
  1. 加速老化測試：(Accelerated Aging Test)

  它主要是對連接器中含有rubber（橡膠） 和PVC 材料的產品來做測試。它的測試條件是將產品放入空氣流通的烘箱內，rubber 的烘箱內溫度為100±2°C 烘烤70個小時；  PVC 的烘箱溫度為100±1°C烘烤96小時。取出后外觀上沒有變形，且硬度變化不能超過10個點，如果產品有多種顏色的塑料那么每一種顏色都要做。

  2. 注塑應力釋放測試：(Mold Stress Relief Test)

  測試條件：
  ①是要將連接器全部安裝好成為成品，不相互配合，
  ②放在溫度最低不低于70°C并且是比客戶指定的最高工作溫度，（但不高于塑料的RTI值）或是溫升測試的最高溫度。這兩種溫度還要高10°C的環境下。
  測試結果：產品不能出現任何的扭曲，收縮，或者是其它的變形。

熱固性材料不需要做此項測試。

 3. 過載測試：(Overload Test)
  測試條件：
 ①測試所用的電流為產品額定電流的1.5倍。
 ②測試電壓為產品額定電壓值的95%-105%這個范圍值內（電流為交流的情況下給的電壓值為產品額定電壓的75%-80%之間）
 ③測試時接一個接地保險絲，保險絲的規格由產品的額定電流來定，當產品的額定電流<30A時選用15A的保險絲；當產品的額定電流>30A時采用30A的保險絲。測試的方法為帶電插拔50次，每分鐘插拔頻率<10次。
 測試的結果：
 ①連接器機械結構不失敗，接觸件無蝕損，或灼燒不影響使用功能。

 ②接地的保險絲不能被斷開。

 4. 溫升測試：(Temperature Test)
測試的要求及結果：
 ①  布點：溫升測試點應布在Terminal（接線端子處）當產品的接觸端子有壓接和板接時，壓接端子可以帶替板接端子來作。
 ②  所有同電流的端子必需串聯成一個回路，來通相同的電流。
 ③  用最小的線徑串聯最多的端子數來做測試。
 ④  測試的環境溫度為25±5°C。
 ⑤  當產品的多種端子有不同電流時那么每種端子的測試回路需要分開，并具同時進行。
 ⑥  測試出溫度的最高溫度不能超過塑膠材料的RTI值。
 ⑦  測試的時間為4小時，溫升數據最后15分鐘時，每隔5分鐘一次，三次連續讀數應一致。

 ⑧  Typo 0 和typo 1A的產品在不指定電流的情況下，可以不做溫升測試。

  5. 耐電壓測試：(Dielectric Voltage- Withstand Test)
 測試的要求：
  ①  必須要在溫升測試后立刻就測。（就是要在熱狀下打耐高壓）
  ②  測試時應選擇帶電體接觸件之間相隔最近的部位來測。
  ③  在帶電體與外露不帶電金屬之間，與外殼之間都要測。
  ④  測試電壓一般為AC，如果用DC，那么就得用交流電的1.414倍。
  ⑤  Typo 0產品不用做耐電壓測試。
  ⑥  Typo 1B類型產品采用AC500V。
  ⑦  Typo 1A  2  3  4  類型產品采用1000伏在加上產品兩倍的額定電壓
  ⑧  Typo 5 類型產品需要符合相應的成品標準要求，但最低不能低于2200V。
測試結果：

產品能夠承受相對應的電壓1分鐘，而且沒有被電弧擊穿。

  6．耐電弧測試：(Resistance to Arcing Test)
 測試條件跟過載測相同，需多插拔，200次。耐電弧測試主要是針對于絕緣材料，測試后產品塑膠不允許被點燃，不允許有永久性的碳痕。

 耐電弧測試在過載測試，溫升測試，和耐電壓測試后做，并且都需要是同一個樣品。

 7. 拉力測試：(Conductor Secureness Test)
  ①只針對于壓接端子做測試。
  ②所承受的拉力應符合線與力的對照表。

  ③測試時能承受相對拉力1分鐘時間，不允許脫落。

 8. 接地阻抗測試：(Grounding Impedance Test)
測試的條件：
  ①測試的電流為40A，無負載情況下測試電壓≤6V 60HZ 持續2分鐘時間。
測試結果：
  阻抗不超過0.1Ω
哪些產品需要做接地阻抗測試：
  ①有接地端子的連接器，產品上有明確的接地符號。
  ②產品上有terminal  金屬殼  固定金屬件的。

  ③接地大部分金屬跟terminal 連接的。

 9. 燃燒測試：(Flammability Test)
燃燒測試的主要標準為UL94，主要分兩種測試方法，
  ①水平燃燒測試 （測試結果通過后可達HB 級）
  ②垂直燃燒測試。（燃燒等級可分為V-2  V-1  V-0  5VA  5VB）
12mm火焰燃燒測試條件：
  ①  在注塑應力釋放測試的溫度條件中存放7天。
  ②  取出放在溫度為23°C±2°C濕度為50±5的環境中放置4個小時。
  ③  用12mm高度的為焰，兩次燃燒30秒，每次燃燒間隔時間為1分鐘。
  ④  燃燒測試的樣品長度一般為35mm，厚度為0.5mm。
  ⑤  燃燒測試采用的氣體為丁烷。
  ⑥  火焰離開后，燃燒不超過1分鐘。
測試通過后阻燃的等級達到V-2等級或V-2等級以上。

第四節、UL 與 CUL的區別
一．UL與C-UL的測試對比：
  ①  數量上的不一樣，UL送樣產品一般為6PCS；而C-UL只需要3PCS.
  ②  C-UL測試項目中沒有注塑應力釋放測試。
  ③  過載測試中:UL測試用額定電流的95%-105%；而C-UL測試時要用額定電流的100%-105%。
  ④  溫升測試中:UL的溫升溫度不能超過塑料的RTI值。而C-UL要求溫升結果不能超過30oC
  ⑤  耐電壓測試:UL  typo 0類型不需要做耐電壓測試，而C-UL要求過耐電壓測試500V。
  ⑥  拉力測試，所能承受的拉力不同。

二. 產品標識標簽：（UL Marking）
 注意事項：
  ①  產品上需要標識好產品的型號，名稱。
  ②  產品的額定電壓額定電流值，是直流還是交流。
  ③  阻燃的等級。
  ④  非支持帶電挺拔的產品一定要打上警告語。
  ⑤  生產工廠的ID

  ⑥  加拿大產品（C-UL）警告語要打上英文和法語警告標識。
