大家申請壓敏電阻(MOV)UL認證時，有沒有遇到因為產品參數不全，而要求重新提供規格書或資料呢？有沒有因為參數設定不合理，而使測試遲遲未能通過呢？廣東優科檢測在這里為大家奉上最新最完整的壓敏電阻（MOV）參數要求！
先看一下下面的例子，這些電氣參數都是必須提供的哦！
| Vr | MCOV | MLV | Vn | In | Ta |
| 250VAC | 265V | 650V | 390V | 1.5kA | Max.85℃ |
一、額定電壓（Vr）: 指定施加在元件上的電壓?？梢允?V ac (50/60 Hz) or V dc.
測試相關：
如果壓敏電阻（MOV）宣稱有絕緣功能，需通過(1000V+兩倍最大額定電壓的)耐壓測試。舉個例子，最大額定電壓是250V，就要通過1500V的耐壓測試啦。
二、最大持續工作電壓（MCOV）：允許施加在元件上連續工作的最大交流電壓有效值。如果工作電壓超過MCOV，則MOV就可能會失效。
測試相關：
如果宣稱的最大環溫超過85℃，1000h老化測試就要進行啦！老化測試時產品需通電，電壓為MCOV。
每次標稱放電電流測試后，樣品在1秒內需施加（MCOV） 60 sec；15次標稱放電電流測試后，產品需施加最大持續工作電壓（MCOV） 15 min。
三、標稱放電電流In: 工廠指定的，產品能通過的脈沖電流峰值（需測試15次，電流波形如下圖），電流必須在下面參數中選擇 0.01, 0.05, 0.1, 0.15, 0.25, 0.5, 1, 1.5, 2, 2.5, 3, 5, 10 or 20 kA.

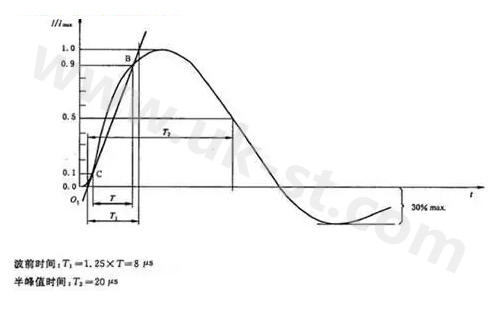

8/20 μs電流波形圖
四、測量限制電壓 (鉗制電壓)（MLV）：當規定的脈沖電流施加在壓敏電阻器上時，其引出端間出現的電壓峰值。對于壓敏電阻（MOV），脈沖電流這里指的是8/20 us 標稱放電電流波。
測試相關：
在標稱放電電流測試后，將3個樣品所量測到的MLV值平均，平均值4舍5入到10位數后即是產品上標示的MLV值。例如：311Và310V
五、1mA/0.1mA直流壓敏電壓（Vn）：通過1mA/0.1mA直流電流時，MOV的電壓。
測試相關：
實驗室的測試值和制造商宣告的壓敏電壓值對比，兩者的差異需在正負10%以內；
壓敏電阻（MOV）應按下面順序測試，測試后應滿足：
90%初始Vn < 重復Vn < 110%初始Vn
① 1mA壓敏電壓測試。
② 1000小時老化測試（環溫高于85℃才需進行）。
③ 標稱放電電流測試（In）。
④ 重復1mA壓敏電壓測試。
六、最大環溫（Ta）：廠家指定的產品正常工作溫度。
測試相關：
1、大于85℃的產品，需進行1000h老化測試。
2、電氣參數設定好，再提供一下下面的資料，UL證書就唾手可得啦！
3、制程圖：1mA 壓敏電壓量測必須包括在制程圖中。
4、芯片的配方成份。
5、涂層的UL塑料黃卡（塑料黃卡的溫度應該大于最大環境溫度哦！）

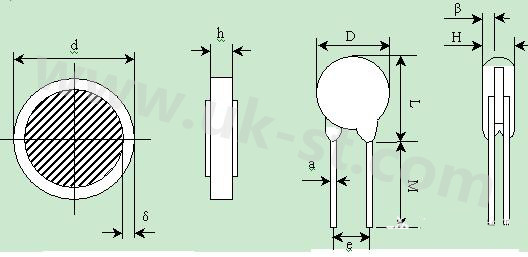

規格書：規格書包括上面的電氣參數和下面的圖紙尺寸
a: 引腳直徑
d：未涂層芯片的直徑+容差
e: 引腳距離
h：未涂層芯片的厚度+容差
δ：芯片邊緣到極板邊緣的距離
β：涂層厚度+容差
D：成品直徑
H：成品厚度
L：涂層高度
M：引腳長度
